पाइप फीडर स्वचालित ट्यूब उत्पादन लाइनों का निर्विवाद प्रवर्तक क्यों है?

1. पाइप फीडर को परिभाषित करना और आधुनिक विनिर्माण में इसकी भूमिका

The पाइप फीडरउपकरण का एक विशेष टुकड़ा है जो स्वचालित रूप से या अर्ध-स्वचालित रूप से ट्यूबलर सामग्री - जैसे तांबे के पाइप, लोहे के पाइप, एल्यूमीनियम पाइप और स्टेनलेस स्टील पाइप - को कटिंग मशीनों, फॉर्मिंग प्रेस और वेल्डिंग उपकरण सहित डाउनस्ट्रीम प्रसंस्करण मशीनरी तक पहुंचाने के लिए डिज़ाइन किया गया है। इसके मूल में, पाइप फीडर कच्चे माल के भंडारण और उत्पादन प्रक्रिया के बीच महत्वपूर्ण इंटरफ़ेस के रूप में कार्य करता है, यह सुनिश्चित करता है कि ट्यूबों को निरंतर, कुशल उत्पादन प्रवाह बनाए रखने के लिए सही अभिविन्यास, रिक्ति और दर पर प्रसंस्करण उपकरण में प्रस्तुत किया जाता है।

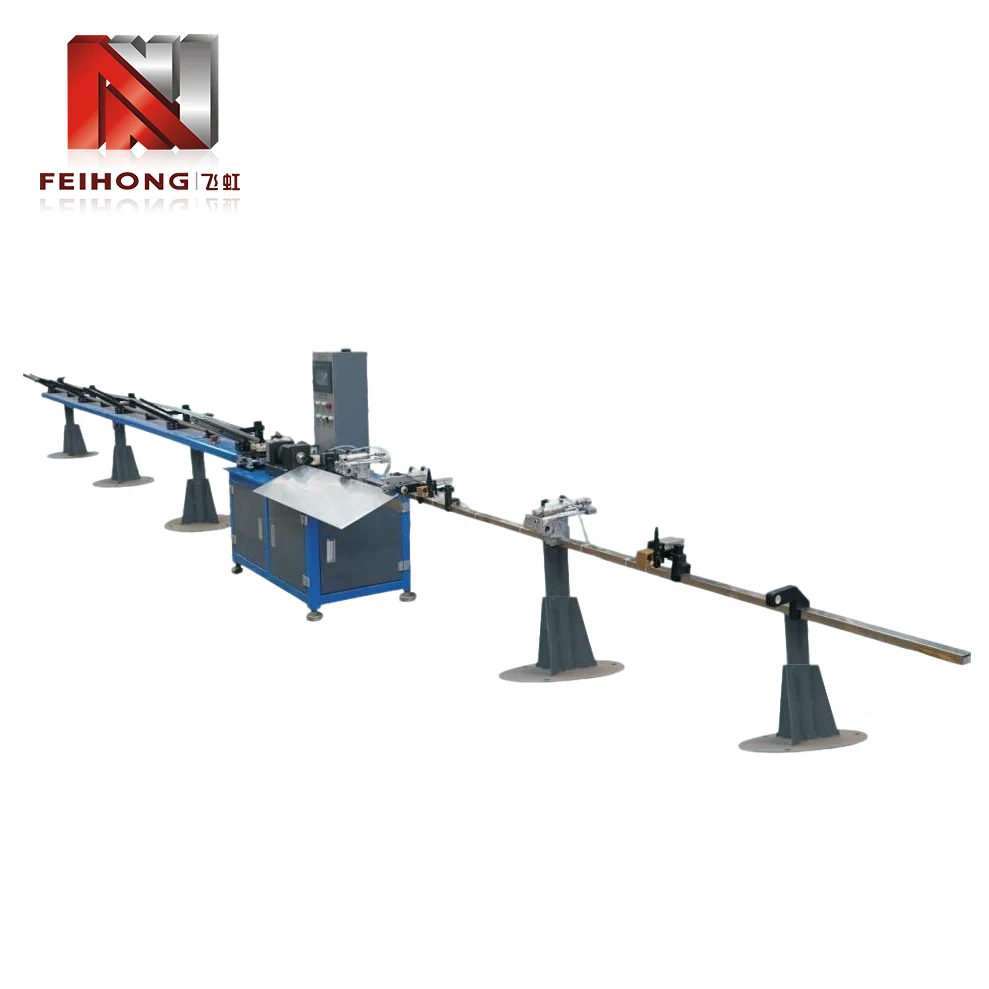

आधुनिक उत्पादन परिवेश में उच्च गति काटने वाली मशीन के साथ एकीकृत एक पूरी तरह से स्वचालित पाइप फीडर।

पारंपरिक विनिर्माण वातावरण में, पाइप फीडिंग एक मैन्युअल ऑपरेशन था: ऑपरेटर अलग-अलग ट्यूब उठाते थे, उन्हें काटने या प्रसंस्करण मशीन में रखते थे, और तैयार टुकड़े हटा देते थे। यह दृष्टिकोण न केवल श्रम-केंद्रित था बल्कि उत्पादन की गति और गुणवत्ता में महत्वपूर्ण परिवर्तनशीलता भी पेश करता था। पाइप फीडर सामग्री प्रबंधन प्रक्रिया को स्वचालित करके, लगातार, दोहराए जाने योग्य फीडिंग को सक्षम करके इन अक्षमताओं को समाप्त करता है जो न्यूनतम मानव हस्तक्षेप के साथ उच्च मात्रा में उत्पादन का समर्थन करता है।

पाइप फीडर का महत्व साधारण श्रम बचत से कहीं अधिक है। आधुनिक विनिर्माण में, जहां सही समय पर उत्पादन और लीन विनिर्माण सिद्धांत हावी हैं, इष्टतम थ्रूपुट प्राप्त करने के लिए प्रसंस्करण उपकरणों में सामग्री के स्थिर, निर्बाध प्रवाह को बनाए रखने की क्षमता आवश्यक है। पाइप फीडर इसे यांत्रिक परिशुद्धता, इलेक्ट्रॉनिक नियंत्रण और बुद्धिमान संवेदन के संयोजन के माध्यम से प्राप्त करता है, जिससे यह कई उद्योगों में स्वचालित ट्यूब प्रसंस्करण लाइनों की आधारशिला बन जाता है।

2. पाइप फीडिंग उपकरण का तकनीकी विकास

मैनुअल पाइप हैंडलिंग से आज के परिष्कृत पाइप फीडर तक की यात्रा औद्योगिक स्वचालन के व्यापक प्रक्षेपवक्र को दर्शाती है। इस विकास को समझना आधुनिक पाइप फीडिंग सिस्टम की क्षमताओं की सराहना करने के लिए आवश्यक संदर्भ प्रदान करता है।

2.1 मैनुअल पाइप हैंडलिंग का युग

ट्यूब और पाइप प्रसंस्करण के शुरुआती दिनों में, सभी सामग्री का प्रबंधन मैन्युअल रूप से किया जाता था। श्रमिक भंडारण रैक से अलग-अलग पाइप निकालेंगे, उन्हें काटने या बनाने वाली मशीनों तक ले जाएंगे, और मैन्युअल रूप से उन्हें प्रसंस्करण उपकरण में डाल देंगे। यह दृष्टिकोण स्वाभाविक रूप से मानवीय कारकों द्वारा सीमित था: थकान, असंगति, और लंबी पाली में स्थिर फ़ीड दर बनाए रखने में असमर्थता। इसके अलावा, मैन्युअल हैंडलिंग से महत्वपूर्ण सुरक्षा जोखिम उत्पन्न होते हैं, खासकर जब भारी या तेज धार वाले ट्यूबों के साथ काम करते हैं।

2.2 यंत्रीकृत फ़ीड प्रणालियों का परिचय

पहला यंत्रीकृत फ़ीड सिस्टम 20वीं सदी के मध्य में सामने आया, जिसमें आमतौर पर उत्पादन लाइन के साथ पाइपों को स्थानांतरित करने के लिए सरल रोलर कन्वेयर या चेन-संचालित तंत्र का उपयोग किया जाता था। इन शुरुआती प्रणालियों ने कुछ मैन्युअल प्रयास को कम कर दिया लेकिन फिर भी लोडिंग और पोजिशनिंग के लिए ऑपरेटर के हस्तक्षेप की आवश्यकता थी। उनमें फ़ीड की लंबाई और समय पर सटीक नियंत्रण का अभाव था, जिससे उच्च-परिशुद्धता अनुप्रयोगों के लिए उनकी प्रभावशीलता सीमित हो गई।

2.3 कंप्यूटर-नियंत्रित पाइप फीडरों का उदय

1980 और 1990 के दशक में प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) और सर्वो मोटर तकनीक के आगमन के साथ, पाइप फीडरों में एक नाटकीय परिवर्तन आया। कंप्यूटर-नियंत्रित प्रणालियाँ फ़ीड की लंबाई, गति और त्वरण को सटीक रूप से नियंत्रित कर सकती हैं, जिससे काटने या बनाने के संचालन के लिए ट्यूबों की लगातार नियुक्ति सक्षम हो सकती है। मानव-मशीन इंटरफेस (एचएमआई) के एकीकरण ने ऑपरेटरों को आसानी से पैरामीटर सेट करने और प्रदर्शन की निगरानी करने, सेटअप समय को कम करने और समग्र उपकरण प्रभावशीलता में सुधार करने की अनुमति दी।

2.4 आधुनिक पाइप फीडर: इंटेलिजेंस और कनेक्टिविटी

आज के पाइप फीडर अत्यधिक परिष्कृत उपकरण हैं जो फ़ैक्टरी-व्यापी स्वचालन प्रणालियों के साथ एकीकरण के लिए सेंसर, डेटा लॉगिंग और संचार प्रोटोकॉल को शामिल करते हैं। आधुनिक पाइप फीडर स्वचालित रूप से ट्यूब व्यास, दीवार की मोटाई और सामग्री संरचना में भिन्नता को समायोजित कर सकते हैं, जिससे बदलती परिस्थितियों में इष्टतम फीडिंग प्रदर्शन सुनिश्चित हो सकता है। इनमें पूर्वानुमानित रखरखाव क्षमताएं भी शामिल हैं, जो ऑपरेटरों को डाउनटाइम का कारण बनने से पहले संभावित मुद्दों के प्रति सचेत करती हैं।

इस विकास ने पाइप फीडर को उन्नत विनिर्माण के एक महत्वपूर्ण प्रवर्तक के रूप में स्थापित किया है, जिससे कंपनियों को उच्च उत्पादन दर, बेहतर गुणवत्ता और ग्राहकों की मांगों का जवाब देने में अधिक लचीलापन प्राप्त करने की अनुमति मिलती है।

3. मुख्य घटक और संचालन सिद्धांत

किसी दिए गए एप्लिकेशन के लिए सही उपकरण का चयन करने और प्रभावी रखरखाव और समस्या निवारण के लिए पाइप फीडर की आंतरिक वास्तुकला को समझना आवश्यक है। जबकि निर्माताओं के बीच डिज़ाइन अलग-अलग होते हैं, अधिकांश पाइप फीडर मुख्य घटकों का एक सामान्य सेट साझा करते हैं।

3.1 लोडिंग तंत्र

लोडिंग तंत्र भंडारण रैक या कन्वेयर से कच्ची ट्यूब प्राप्त करने और उन्हें फीडिंग सिस्टम में प्रस्तुत करने के लिए जिम्मेदार है। डिज़ाइन के आधार पर, लोडिंग मैन्युअल, अर्ध-स्वचालित या पूरी तरह से स्वचालित हो सकती है। स्वचालित लोडिंग सिस्टम अक्सर एक उठाने वाले उपकरण का उपयोग करते हैं जो ट्यूबों के एक बंडल को उठाता है और उन्हें फ़ीड ट्रैक पर व्यक्तिगत रूप से रोल करने की अनुमति देता है।

3.2 फ़ीड ड्राइव सिस्टम

फ़ीड ड्राइव सिस्टम ट्यूब को प्रोसेसिंग स्टेशन तक आगे ले जाता है। इसमें आम तौर पर संचालित रोलर्स का एक सेट या सर्वो मोटर द्वारा संचालित पिंच-रोल व्यवस्था शामिल होती है। सर्वो मोटर फ़ीड गति और लंबाई पर सटीक नियंत्रण प्रदान करती है, जिससे पाइप फीडर को विभिन्न ट्यूब व्यास और प्रसंस्करण आवश्यकताओं को समायोजित करने की अनुमति मिलती है।

3.3 मार्गदर्शक और संरेखण घटक

यह सुनिश्चित करने के लिए कि ट्यूब प्रसंस्करण मशीन में सही ढंग से प्रवेश करती है, पाइप फीडर में मार्गदर्शक रोलर्स, साइड एलाइनमेंट प्लेट्स और स्ट्रेटनिंग डिवाइस शामिल होते हैं। ये घटक तिरछा होने, झुकने या गलत संरेखण को रोकते हैं जिससे प्रसंस्करण दोष हो सकता है।

3.4 नियंत्रण प्रणाली

आधुनिक पाइप फीडर एक प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) और एक उपयोगकर्ता के अनुकूल एचएमआई टचस्क्रीन से लैस हैं। नियंत्रण प्रणाली फ़ीड मापदंडों का प्रबंधन करती है, सेंसर की निगरानी करती है, और अपस्ट्रीम और डाउनस्ट्रीम उपकरणों के साथ संचार करती है। कई प्रणालियों में केंद्रीकृत उत्पादन प्रबंधन के लिए दूरस्थ निगरानी क्षमताएं भी शामिल हैं।

3.5 सेंसर और फीडबैक डिवाइस

सेंसर की एक श्रृंखला - जिसमें निकटता स्विच, फोटोइलेक्ट्रिक सेंसर और एनकोडर शामिल हैं - ट्यूब स्थिति, फ़ीड लंबाई और सिस्टम स्थिति पर वास्तविक समय प्रतिक्रिया प्रदान करते हैं। यह फीडबैक बंद-लूप नियंत्रण को सक्षम बनाता है, जिससे लगातार फीडिंग सटीकता और विसंगतियों का शीघ्र पता लगाना सुनिश्चित होता है।

साथ में, ये घटक एक मजबूत प्रणाली बनाते हैं जो उच्च स्तर की सटीकता और विश्वसनीयता बनाए रखते हुए विभिन्न प्रकार के ट्यूब आकार और सामग्रियों को संभाल सकता है।

4. पूर्णतः स्वचालित बनाम अर्ध-स्वचालित पाइप फीडर

पाइप फीडरों को मोटे तौर पर दो प्रकारों में वर्गीकृत किया गया है: पूरी तरह से स्वचालित और अर्ध-स्वचालित। इन कॉन्फ़िगरेशन के बीच का चुनाव उत्पादन की मात्रा, श्रम उपलब्धता और बजट संबंधी विचारों पर निर्भर करता है।

4.1 पूर्णतः स्वचालित पाइप फीडर

पूर्णतः स्वचालित पाइप फीडरों को न्यूनतम ऑपरेटर हस्तक्षेप की आवश्यकता होती है। उनमें एक पत्रिका या बंडल से स्वचालित लोडिंग, अलग-अलग ट्यूबों की निरंतर फीडिंग और तैयार टुकड़ों की स्वचालित अस्वीकृति की सुविधा होती है। ये सिस्टम उच्च मात्रा वाले उत्पादन वातावरण के लिए आदर्श हैं जहां स्थिरता और गति सर्वोपरि है। ऑपरेटर की भूमिका सिस्टम की निगरानी, ​​एचएमआई के माध्यम से मापदंडों को समायोजित करने और कच्चे माल की आपूर्ति को फिर से भरने तक सीमित है।

उन्नत पूरी तरह से स्वचालित फीडर डाउनस्ट्रीम उपकरण जैसे कि चैम्फरिंग मशीन, थ्रेडिंग यूनिट और वेल्डिंग स्टेशन के साथ भी एकीकृत हो सकते हैं, जिससे पूरी तरह से स्वचालित उत्पादन सेल बन सकता है।

4.2 अर्ध-स्वचालित पाइप फीडर

अर्ध-स्वचालित पाइप फीडरों को प्रत्येक ट्यूब को फ़ीड तंत्र में मैन्युअल रूप से लोड करने के लिए एक ऑपरेटर की आवश्यकता होती है। इसके बाद फीडर ट्यूब की सटीक स्थिति और प्रसंस्करण स्टेशन तक उन्नति की जिम्मेदारी लेता है। इस प्रकार का फीडर कम मात्रा में उत्पादन के लिए या उन अनुप्रयोगों के लिए उपयुक्त है जहां ट्यूब अलग-अलग लंबाई या आकार में आते हैं जिन्हें स्वचालित करना मुश्किल होता है। अर्ध-स्वचालित फीडर आमतौर पर पूरी तरह से स्वचालित इकाइयों की तुलना में अधिक किफायती और रखरखाव में आसान होते हैं।

4.3 क्षमताओं की तुलना

निम्न तालिका दो प्रकारों के बीच मुख्य अंतरों का सारांश प्रस्तुत करती है:

आधुनिक विनिर्माण में दोनों प्रकारों का अपना स्थान है, और निर्णय अक्सर उत्पादन आवश्यकताओं के सावधानीपूर्वक विश्लेषण और परिचालन दक्षता पर वापसी पर निर्भर करता है।

5. सामग्री अनुकूलता और अनुप्रयोग दायरा

The पाइप फीडरइसे ट्यूबलर सामग्रियों के व्यापक स्पेक्ट्रम को संभालने के लिए डिज़ाइन किया गया है, जो इसे कई उद्योगों में बहुमुखी बनाता है।

5.1 सामग्री प्रकार

पाइप फीडर का आमतौर पर उपयोग किया जाता है:

• कॉपर पाइप:एचवीएसी, प्लंबिंग और रेफ्रिजरेशन सिस्टम में उपयोग किया जाता है
• स्टील पाइप (कार्बन, स्टेनलेस, गैल्वेनाइज्ड):निर्माण, ऑटोमोटिव निकास प्रणाली और संरचनात्मक अनुप्रयोगों में उपयोग किया जाता है
• एल्यूमिनियम पाइप:एयरोस्पेस, ऑटोमोटिव हीट एक्सचेंजर्स और हल्के संरचनाओं में उपयोग किया जाता है
• प्लास्टिक और मिश्रित ट्यूब:रासायनिक प्रसंस्करण और दूरसंचार में उपयोग किया जाता है
• मिश्र धातु पाइप:उच्च तापमान और उच्च दबाव अनुप्रयोगों में उपयोग किया जाता है

संसाधित होने वाली विशिष्ट सामग्री की सतह की फिनिश, कठोरता और वजन को समायोजित करने के लिए पाइप फीडर को उचित पकड़ और मार्गदर्शक घटकों से सुसज्जित किया जाना चाहिए।

5.2 ट्यूब व्यास और लंबाई रेंज

आधुनिक पाइप फीडर विभिन्न आकारों में उपलब्ध हैं, जिनमें छोटे-व्यास ट्यूबिंग (6 मिमी) से लेकर बड़े-व्यास पाइप (150 मिमी या अधिक तक) तक की क्षमताएं हैं। फ़ीड की लंबाई भी समायोज्य है, कुछ सिस्टम 10 मीटर से अधिक लंबाई की फ़ीड करने में सक्षम हैं।

5.3 प्रमुख अनुप्रयोग उद्योग

पाइप फीडरों की बहुमुखी प्रतिभा उन्हें निम्नलिखित क्षेत्रों में आवश्यक बनाती है:

• मोटर वाहन:निकास पाइप, ब्रेक लाइन, ईंधन लाइन और संरचनात्मक ट्यूब का उत्पादन
• एचवीएसी और प्रशीतन:हीट एक्सचेंजर्स, कंडेनसर कॉइल्स और रेफ्रिजरेंट लाइनों का विनिर्माण
• निर्माण और बुनियादी ढाँचा:मचान, रेलिंग और संरचनात्मक समर्थन का निर्माण
• एयरोस्पेस:हाइड्रोलिक ट्यूब, ईंधन लाइन और संरचनात्मक घटकों का उत्पादन
• नवीकरणीय ऊर्जा:सौर पैनल फ्रेम, पवन टरबाइन संरचनात्मक भागों और भूतापीय पाइपिंग का विनिर्माण

प्रत्येक उद्योग पाइप फीडर पर विशिष्ट मांग रखता है, जैसे ऑटोमोटिव लाइनों के लिए उच्च गति संचालन या एयरोस्पेस अनुप्रयोगों के लिए अत्यधिक परिशुद्धता। आधुनिक पाइप फीडरों का मॉड्यूलर डिज़ाइन उन्हें इन अलग-अलग आवश्यकताओं के लिए अनुकूलित करने की अनुमति देता है।

6. काटने और बनाने की प्रणालियों के साथ एकीकरण

एक पाइप फीडर शायद ही कभी अलगाव में काम करता है; यह आम तौर पर उत्पादन लाइन का हिस्सा होता है जिसमें काटना, बनाना, चैम्फरिंग या वेल्डिंग उपकरण शामिल होते हैं। निर्बाध सामग्री प्रवाह प्राप्त करने और समग्र उत्पादकता को अधिकतम करने के लिए उचित एकीकरण महत्वपूर्ण है।

6.1 कटिंग मशीनों के साथ तुल्यकालन

एक सामान्य कटिंग लाइन में, पाइप फीडर ट्यूब को एक पूर्व निर्धारित लंबाई तक आगे बढ़ाता है, फिर रुक जाता है जबकि कटिंग मशीन-अक्सर एक हाई-स्पीड सर्कुलर आरी या लेजर कटर-कटौती करता है। फिर फीडर अगले खंड को आगे बढ़ाता है। इस सिंक्रोनस ऑपरेशन के लिए फीडर नियंत्रक और कटिंग मशीन के नियंत्रण प्रणाली के बीच सटीक संचार की आवश्यकता होती है, अक्सर प्रोफिनेट या ईथरकैट जैसे फील्डबस इंटरफ़ेस के माध्यम से।

6.2 निर्माण और अंतिम-परिष्करण उपकरण के साथ समन्वय

पाइप झुकने, फ़्लेयरिंग या थ्रेडिंग की आवश्यकता वाले अनुप्रयोगों के लिए, पाइप फीडर को ट्यूब को सही दिशा में और सही समय पर फॉर्मिंग स्टेशन तक पहुंचाना होगा। उन्नत प्रणालियों में सर्वो-नियंत्रित स्थिति शामिल होती है जो ट्यूब को फॉर्मिंग डाई में प्रवेश करने से पहले एक विशिष्ट कोण पर घुमा सकती है, जिससे जटिल बहु-चरण संचालन सक्षम हो जाता है।

6.3 स्टेकर और कन्वेयर के साथ एकीकरण

प्रसंस्करण के बाद, तैयार ट्यूबों को आमतौर पर एक स्टेकर या कन्वेयर सिस्टम द्वारा हटा दिया जाता है। पाइप फीडर की नियंत्रण प्रणाली सुचारू हैंडऑफ़ सुनिश्चित करने और बाधाओं को रोकने के लिए इन डाउनस्ट्रीम उपकरणों के साथ समन्वय कर सकती है।

6.4 मानव-मशीन इंटरफ़ेस (एचएमआई) की भूमिका

एचएमआई संपूर्ण एकीकृत प्रणाली की स्थापना और निगरानी के लिए केंद्रीय बिंदु के रूप में कार्य करता है। ऑपरेटर वांछित कट लंबाई, फ़ीड गति और अन्य पैरामीटर इनपुट कर सकते हैं, और एचएमआई वास्तविक समय स्थिति, अलार्म और उत्पादन गणना प्रदर्शित करता है। आधुनिक एचएमआई में अक्सर टच-स्क्रीन इंटरफेस और सहज ग्राफिक्स शामिल होते हैं, जो संचालन को सरल बनाते हैं और नए ऑपरेटरों के लिए सीखने की अवस्था को कम करते हैं।

7. रखरखाव, विश्वसनीयता और परिचालन संबंधी विचार

लंबी सेवा जीवन और लगातार प्रदर्शन सुनिश्चित करने के लिए, पाइप फीडर का नियमित रखरखाव आवश्यक है। निम्नलिखित प्रथाओं की अनुशंसा की जाती है:

7.1 निवारक रखरखाव अनुसूची

एक संरचित निवारक रखरखाव कार्यक्रम में शामिल होना चाहिए:

• दैनिक जाँच:रोलर की स्थिति का निरीक्षण करें, असामान्य शोर या कंपन की जांच करें और एचएमआई रीडिंग सत्यापित करें
• साप्ताहिक रखरखाव:चलने वाले हिस्सों को चिकनाई दें, सेंसरों को साफ़ करें, और मार्गदर्शक घटकों के संरेखण को सत्यापित करें
• मासिक निरीक्षण:बेल्ट या चेन तनाव की जाँच करें, आपातकालीन स्टॉप फ़ंक्शंस का परीक्षण करें और अलार्म इतिहास की समीक्षा करें
• त्रैमासिक सर्विसिंग:सर्वो मोटर्स, गियरबॉक्स और नियंत्रण प्रणाली कनेक्शन का गहन निरीक्षण करें
• वार्षिक ओवरहाल:रोलर्स, बियरिंग्स और ड्राइव बेल्ट जैसे घिसे-पिटे हिस्सों को बदलें और फीडबैक डिवाइस को दोबारा कैलिब्रेट करें

7.2 सामान्य मुद्दे और समस्या निवारण

कुछ विशिष्ट परिचालन संबंधी मुद्दों में शामिल हैं:

• असंगत फ़ीड लंबाई:अक्सर एनकोडर के गलत संरेखण, रोलर स्लिपेज, या घिसे हुए ड्राइव घटकों के कारण होता है
• ट्यूब सतह के निशान:गंदे या क्षतिग्रस्त मार्गदर्शक रोलर्स के परिणामस्वरूप
• प्रसंस्करण मशीन में प्रवेश करने वाली ट्यूब का गलत संरेखण:आमतौर पर घिसे हुए गाइड या अनुचित समायोजन के कारण
• फीडर और कटिंग मशीन के बीच संचार त्रुटियाँ:आमतौर पर केबल और पीएलसी प्रोग्राम मापदंडों की जांच करके हल किया जाता है

7.3 सुरक्षा सुविधाएँ

आधुनिक पाइप फीडर कई सुरक्षा सुविधाओं से लैस हैं, जिनमें हल्के पर्दे, आपातकालीन स्टॉप बटन और सुरक्षा इंटरलॉक शामिल हैं जो गार्ड खुले होने पर संचालन को रोकते हैं। इन सुरक्षा प्रणालियों पर उचित प्रशिक्षण सभी ऑपरेटरों के लिए आवश्यक है।

7.4 अप-टाइम और विश्वसनीयता को अधिकतम करना

विश्वसनीयता को अधिकतम करने के लिए, निर्माता वास्तविक प्रतिस्थापन भागों का उपयोग करने, महत्वपूर्ण पुर्जों का स्टॉक रखने और स्वच्छ कार्य वातावरण बनाए रखने की सलाह देते हैं। इसके अतिरिक्त, उपकरण निर्माता द्वारा प्रदान किए गए सॉफ़्टवेयर अपडेट प्रदर्शन में सुधार कर सकते हैं और नई कार्यक्षमता जोड़ सकते हैं।
