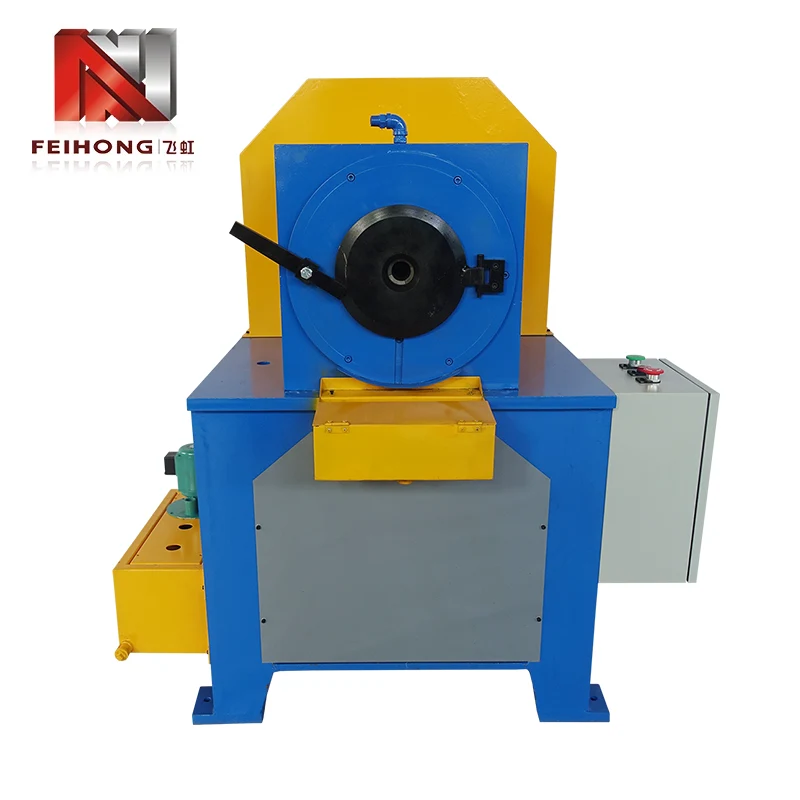

हैमरिंग राउंड पाइप श्रिंकिंग मशीन मल्टी-स्पेसिफिकेशन ट्यूब उत्पादन के लिए ट्यूबिंग प्रसंस्करण वर्कफ़्लो को कैसे अनुकूलित कर सकती है?

1. हैमर-टाइप पाइप व्यास कटौती उपकरण के पीछे मुख्य कार्य तर्क

धातु ट्यूब व्यास सिकुड़न एक ठंडी बनाने की प्रक्रिया है जो पाइप के बाहरी व्यास में एक समान कमी प्राप्त करने के लिए गोल ट्यूबों की बाहरी दीवार को संपीड़ित करती है, और हथौड़ा बनाने का तरीका पाइप सिरों के क्रमिक आकार को पूरा करने के लिए निरंतर चक्रीय यांत्रिक प्रभाव पर निर्भर करता है। एक बार के हाइड्रोलिक एक्सट्रूज़न फॉर्मिंग के विपरीत, जो पूरे पाइप खंड पर स्थैतिक दबाव लागू करता है, हथौड़ा-प्रकार के उपकरण पाइप की सतह पर आवधिक प्रभाव बल लागू करने के लिए पारस्परिक हथौड़ा सिर का उपयोग करते हैं, ट्यूब की दीवार पर दबाव को समान रूप से फैलाते हैं और स्थानीय विरूपण, दरार या झुर्रीदार दोषों से बचते हैं जो अक्सर स्थैतिक एक्सट्रूज़न प्रसंस्करण में होते हैं।

आंतरिक विद्युत पारेषण प्रणाली मुख्य मोटर के घूर्णन बल को हथौड़ा असेंबली के उच्च-आवृत्ति प्रत्यागामी प्रभाव आंदोलन में परिवर्तित करती है। प्रत्येक प्रभाव क्रिया पाइप के अंत में एक छोटी गठन विकृति लागू करती है, और आवश्यक व्यास संकोचन आकार को पूरा करने के लिए सैकड़ों निरंतर प्रभाव चक्र जमा होते हैं। यह कम एकल-बिंदु विरूपण तनाव प्रभावी ढंग से पतली दीवार वाली गोल ट्यूबों की आंतरिक धातु अनाज संरचना की रक्षा करता है, बनाने के बाद समान दीवार मोटाई वितरण को बनाए रखता है, जो तैयार ट्यूबों के लिए महत्वपूर्ण है जिन्हें तंग आयामी सहिष्णुता नियंत्रण की आवश्यकता होती है।

लगातार ट्यूब विनिर्देश स्विचिंग के साथ छोटे-बैच ऑर्डर को संभालने वाली उत्पादन कार्यशालाओं के लिए, यह प्रभाव बनाने वाला तर्क अद्वितीय परिचालन लाभ लाता है। स्थैतिक हाइड्रोलिक सिकुड़न मशीनों को फॉर्मिंग को पूरा करने के लिए लंबे समय तक दबाव बनाए रखने की आवश्यकता होती है, जबकि हथौड़ा प्रभाव फॉर्मिंग पाइप क्लैंपिंग के बाद सेकंड के भीतर पूरी सिकुड़न प्रक्रिया को पूरा करती है। निरंतर चक्रीय प्रभाव मोड अधिकांश पारंपरिक धातु पाइपों के लिए प्रीहीटिंग सहायक उपकरणों की आवश्यकता को भी कम करता है, प्रसंस्करण स्टेशन के सहायक सुविधा लेआउट को सरल बनाता है और उत्पादन तल पर अतिरिक्त स्थान के कब्जे को कम करता है।

2. हैमर ट्यूब सिकुड़न उपकरण की पूर्ण आंतरिक संरचना संरचना

2.1 मुख्य पावर ड्राइविंग असेंबली

कोर पावर मॉड्यूल एक एकीकृत 7.5 किलोवाट मोटर को गोद लेता है जो स्थिर ट्रांसमिशन गियर सेट से मेल खाता है, जो मध्यवर्ती ऊर्जा हानि के बिना हथौड़ा निष्पादन इकाई में बिजली स्थानांतरित करता है। मोटर को सीलबंद उपकरण कैबिनेट के अंदर डस्टप्रूफ और कंपन अलगाव पैड के साथ तय किया गया है, जो उच्च आवृत्ति हथौड़ा संचालन के दौरान उत्पन्न यांत्रिक कंपन को दबाता है और आसपास के प्रसंस्करण स्टेशनों के लिए कम शोर हस्तक्षेप करता है। सीलबंद कैबिनेट संरचना धातु के मलबे और शीतलन स्नेहक को मोटर वाइंडिंग में प्रवेश करने से रोकती है, जिससे लंबी-शिफ्ट उत्पादन स्थितियों के तहत बिजली इकाई के निरंतर चलने का समय बढ़ जाता है।

ट्रांसमिशन गियर सेट सटीक गियर मेशिंग क्लीयरेंस नियंत्रण के साथ पहनने के लिए प्रतिरोधी मिश्र धातु सामग्री का उपयोग करता है, हजारों कार्य घंटों के बाद गियर जंपिंग और पावर आउटपुट क्षीणन से बचाता है। जब पाइप क्लैंपिंग की स्थिति विचलित हो जाती है या विदेशी कठोर वस्तुएं निर्माण क्षेत्र में प्रवेश करती हैं, तो एक अंतर्निहित अधिभार संरक्षण घटक स्वचालित रूप से बिजली की आपूर्ति काट देता है, जिससे हथौड़ा सिर और ट्रांसमिशन संरचना को अपरिवर्तनीय क्षति से बचाया जा सकता है।

2.2 हथौड़ा प्रभाव निर्माण निष्पादन इकाई

हैमर हेड समूह पाइप की बाहरी दीवार से संपर्क करने वाला मुख्य घटक है, जो पाइप क्लैंपिंग अक्ष के चारों ओर वितरित कई सममित मिश्र धातु हथौड़ा के टुकड़ों से बना होता है। ऑपरेशन के दौरान, हथौड़े के टुकड़े केंद्रीय पाइप पोजिशनिंग शाफ्ट के चारों ओर घूमते हैं और बाहर और अंदर की ओर घूमते हैं, जिससे पाइप की सतह पर निरंतर रेडियल प्रभाव बल बनता है। प्रत्येक हथौड़ा का टुकड़ा प्रतिस्थापन योग्य पहनने-प्रतिरोधी संपर्क आस्तीन से सुसज्जित है, जिसे स्वतंत्र रूप से अलग किया जा सकता है और पूरे हथौड़ा असेंबली को हटाए बिना प्रतिस्थापित किया जा सकता है, जिससे दैनिक रखरखाव की कठिनाई कम हो जाती है।

केंद्रीय पाइप पोजिशनिंग चक स्व-केंद्रित क्लैंपिंग डिज़ाइन को अपनाता है, जो पॉलिश धातु ट्यूबों की सतह खरोंच को रोकने के लिए पाइप की दीवार की मोटाई के अनुसार स्वचालित रूप से क्लैंपिंग तनाव को समायोजित करता है। चक का अक्षीय गतिमान स्ट्रोक मशीन द्वारा समर्थित पूर्ण संकोचन लंबाई सीमा को कवर करता है, प्रभाव बनाने वाले चक्रों के दौरान अक्षीय विस्थापन के बिना 150 मिमी से 6000 मिमी तक पाइप को स्थिर रूप से ठीक करता है।

2.3 मोल्ड त्वरित लॉकिंग और पोजिशनिंग मॉड्यूल

मोल्ड सिकुड़े हुए पाइप सिरों के अंतिम बाहरी व्यास के आकार को निर्धारित करते हैं, और हथौड़ा सिकुड़ने वाले उपकरण की मोल्ड फिक्सिंग संरचना पारंपरिक बोल्ट बन्धन के बजाय त्वरित-रिलीज़ लॉकिंग फिक्स्चर को अपनाती है। पोजिशनिंग बेस में मानकीकृत आकार अंशांकन स्केल हैं, जो ऑपरेटरों को प्रतिस्थापन के बाद बार-बार माप के बिना मोल्ड स्थापना स्थिति को सटीक रूप से संरेखित करने की अनुमति देता है। संपूर्ण मोल्ड डिस्सेप्लर और इंस्टॉलेशन प्रक्रिया में केवल लॉकिंग हैंडल के सरल मैन्युअल रोटेशन की आवश्यकता होती है, जिससे रिंच और स्क्रूड्राइवर्स जैसे सहायक डिस्सेप्लर टूल को हटा दिया जाता है।

3. बहु-विशिष्टता टयूबिंग प्रसंस्करण के लिए मानक प्रदर्शन पैरामीटर रेंज

उपकरण श्रृंखला में अधिकतम प्रसंस्करण रेंज द्वारा वर्गीकृत तीन मानक मॉडल शामिल हैं, जो विभिन्न पाइप व्यास अंतरालों में अनुकूलन क्षमता का विस्तार करते हुए कोर पावर कॉन्फ़िगरेशन को एकीकृत करते हैं। पूर्ण पैरामीटर रेंज छोटे सटीक पतले ट्यूबों से लेकर मोटे औद्योगिक हीटिंग ट्यूबों तक को कवर करती है, जो हार्डवेयर, हीटिंग उपकरण और सटीक उपकरण निर्माण उद्योगों में उपयोग किए जाने वाले मुख्यधारा के ट्यूब प्रकारों को पूरी तरह से कवर करती है। निम्नलिखित तालिका संपूर्ण उपकरण श्रृंखला द्वारा साझा किए गए एकीकृत प्रसंस्करण क्षमता संकेतकों को क्रमबद्ध करती है:

एकीकृत 7.5KW पावर कॉन्फ़िगरेशन लगातार प्रभाव बल आउटपुट सुनिश्चित करता है, चाहे न्यूनतम 2 मिमी माइक्रो ट्यूब या अधिकतम 40 मिमी मोटी दीवार ट्यूब प्रसंस्करण हो। 6000 मिमी के करीब अल्ट्रा-लंबी ट्यूबों के लिए, उपकरण क्षैतिज पाइप प्लेसमेंट को बनाए रखने के लिए बाहरी सहायक पाइप समर्थन फ्रेम के साथ सहयोग कर सकते हैं, लंबी लंबाई के गठन के संचालन के दौरान स्वयं-वजन के कारण पाइप झुकने की विकृति से बच सकते हैं। पोजिशनिंग चक का समायोज्य क्लैंपिंग तनाव पतली दीवार वाली तांबे की ट्यूबों, मध्यम स्टील ट्यूबों और मोटी स्टेनलेस स्टील ट्यूबों को बनाने के बाद सतह इंडेंटेशन क्षति के बिना अनुकूलित करता है।

4. फास्ट मोल्ड रिप्लेसमेंट तंत्र उत्पादन लाइनों में उपकरण डाउनटाइम को कम करता है

मिश्रित मल्टी-स्पेसिफिकेशन छोटे बैच ऑर्डर प्राप्त करने वाले निर्माताओं के लिए बार-बार मोल्ड प्रतिस्थापन एक प्रमुख कारक है जो उत्पादन लाइन में ठहराव का कारण बनता है। पारंपरिक पाइप सिकुड़ने वाली मशीनें मल्टी-ग्रुप बोल्ट लॉकिंग मोल्ड्स को अपनाती हैं, जिससे पाइप के आकार को बदलते समय ऑपरेटरों को मोल्ड्स को अलग करने, कैलिब्रेट करने और फिक्स करने में 30 मिनट या उससे अधिक समय खर्च करने की आवश्यकता होती है, और बार-बार डिस्सेप्लर भी आसानी से थ्रेड स्लाइडिंग और मोल्ड बेस की स्थिति विचलन की ओर जाता है, जिससे तैयार पाइप आयामी स्थिरता प्रभावित होती है।

हथौड़ा-प्रकार के पाइप सिकुड़ने वाले उपकरण में निर्मित तेज़ मोल्ड प्रतिस्थापन संरचना पूरे मोल्ड लॉकिंग लॉजिक को फिर से डिज़ाइन करती है, सभी निश्चित बोल्ट घटकों को हटा देती है और स्प्रिंग संपीड़न त्वरित लॉक हैंडल को अपनाती है। ऑपरेशन प्रवाह जटिल अंशांकन कार्य के बिना एक सरल तीन-चरणीय अनुक्रम का अनुसरण करता है:

• ऊपरी मोल्ड पोजिशनिंग कवर प्लेट को उठाने के लिए साइड लॉकिंग हैंडल को छोड़ दें
• पुराने आकार के सांचे को बाहर निकालें और नए आकार के सांचे को मानकीकृत पोजिशनिंग खांचे में रखें
• मोल्ड की स्थिति और फिक्सिंग को पूरी तरह से पूरा करने के लिए कवर प्लेट को दबाएं और हैंडल को लॉक करें

पूरी ऑपरेशन प्रक्रिया को बिना किसी सहायक उपकरण के एकल ऑपरेटर द्वारा 10 मिनट के भीतर पूरा किया जा सकता है, जिससे पारंपरिक बोल्ट-फिक्स्ड उपकरणों की तुलना में सीधे मोल्ड प्रतिस्थापन डाउनटाइम में दो-तिहाई से अधिक की कटौती होती है। मानकीकृत पोजिशनिंग ग्रूव मैन्युअल अंशांकन चरणों को समाप्त करता है, और मोल्ड बेस पर अंतर्निहित स्केल निशान सुनिश्चित करते हैं कि प्रत्येक नया मोल्ड एक ही क्षैतिज और ऊर्ध्वाधर स्थिति में स्थापित किया गया है, इसलिए प्रत्येक मोल्ड प्रतिस्थापन के बाद सिकुड़े हुए पाइपों की आयामी सहनशीलता में उतार-चढ़ाव नहीं होगा।

पांच से अधिक बार दैनिक विनिर्देश स्विचिंग वाले उत्पादन कार्यशालाओं के लिए, यह तेज़ प्रतिस्थापन तंत्र प्रत्येक शिफ्ट में उपकरण के प्रभावी कार्य घंटों में काफी सुधार करता है। ऑपरेटरों को अब मोल्ड समायोजन के लिए लंबी प्रतीक्षा अवधि आरक्षित करने की आवश्यकता नहीं है, और उत्पादन लाइन की निरंतर प्रसंस्करण लय को लगातार बनाए रखा जा सकता है, जिससे श्रम इनपुट में वृद्धि या कामकाजी शिफ्टों का विस्तार किए बिना प्रति कार्य दिवस संसाधित तैयार ट्यूबों की कुल संख्या को प्रभावी ढंग से बढ़ाया जा सकता है।

5. मुख्य अनुप्रयोग ट्यूब प्रकार हैमरिंग सिकुड़न बनाने की तकनीक के लिए उपयुक्त

हथौड़ा सिकुड़न प्रसंस्करण की प्रभाव बनाने वाली विशेषता कोमल फैला हुआ विरूपण बल पैदा करती है, इसलिए यह विभिन्न दीवार मोटाई और धातु सामग्री के साथ ट्यूब उत्पादों की एक विस्तृत श्रृंखला में फिट होती है। सटीक विनिर्माण उद्योगों में उपयोग की जाने वाली कई मुख्यधारा ट्यूब श्रेणियां अतिरिक्त ठंड या गर्म पूर्व-उपचार प्रक्रियाओं के बिना इस उपकरण पर व्यास में कमी को पूरा कर सकती हैं, जिसमें नीचे सूचीबद्ध चार कोर ट्यूब प्रकार शामिल हैं:

5.1 हार्डवेयर सजावटी घटकों के लिए गोंग-टिप ट्यूब

गोंग-टिप ट्यूबों को बिना किसी सतह खरोंच के एकल पाइप सिरों पर चिकनी और समान संकोचन की आवश्यकता होती है, और पतली दीवार वाली पीतल और एल्यूमीनियम मिश्र धातु गोंग-टिप ट्यूबों में स्थिर हाइड्रोलिक एक्सट्रूज़न दबाव के तहत दरार पड़ने का खतरा होता है। हथौड़ा बनाने का चक्रीय कम-तनाव प्रभाव मोड व्यास में कमी को पूरा करते हुए ट्यूब की सतह को बरकरार रखता है, बनाने के बाद माध्यमिक सतह पॉलिशिंग प्रक्रियाओं के बिना सजावटी ट्यूबों की पॉलिशिंग फिनिश को बनाए रखता है।

5.2 सिंगल-हेडेड और डबल-हेडेड प्रिसिजन इंस्ट्रूमेंट ट्यूब

सटीक उपकरण एकल और डबल-हेडेड ट्यूबों में सिकुड़े हुए सिरों की समाक्षीयता पर सख्त आवश्यकताएं होती हैं, और असंगत स्थैतिक दबाव डबल-हेडेड ट्यूबों के दो सिरों के ऑफसेट विरूपण का कारण बनेगा। सममित वितरण हथौड़ा हेड समूह पाइप केंद्रीय अक्ष के चारों ओर एक समान रेडियल प्रभाव बल लागू करता है, यह सुनिश्चित करता है कि संकोचन अनुभाग मूल पाइप बॉडी के साथ सही समाक्षीयता रखता है, सटीक सेंसिंग उपकरणों और परीक्षण उपकरणों के असेंबली सहिष्णुता मानक को पूरा करता है।

5.3 मोल्डिंग उपकरण के लिए हॉट रनर हीटिंग ट्यूब

हॉट रनर हीटिंग ट्यूब मध्यम-मोटी दीवार वाले स्टेनलेस स्टील ट्यूब से संबंधित हैं, जिन्हें प्लास्टिक मोल्ड की आंतरिक स्थापना गुहा में फिट करने के लिए स्थिर संकोचन की आवश्यकता होती है। 7.5KW स्थिर प्रभाव बिजली उत्पादन मोटी स्टेनलेस स्टील पाइप की दीवारों को समान रूप से संपीड़ित कर सकता है, जिससे असमान एक्सट्रूज़न बल के कारण स्थानीय पाइप दीवार के पतले होने से बचा जा सकता है। निर्मित हीटिंग ट्यूब सिकुड़न अनुभाग के चारों ओर लगातार दीवार की मोटाई बनाए रखते हैं, जिससे मोल्ड रनर के अंदर स्थापित होने के बाद एक समान ताप संचालन प्रदर्शन सुनिश्चित होता है।

5.4 कस्टम मल्टी-स्पेसिफिकेशन छोटे-बैच गोल ट्यूब

कई धातु प्रसंस्करण कारखानों को हर सप्ताह दर्जनों अलग-अलग पाइप व्यास आकार के छोटे बैच के ऑर्डर प्राप्त होते हैं। हथौड़ा सिकुड़ने वाले उपकरण का तेज़ मोल्ड प्रतिस्थापन प्रदर्शन विभिन्न ट्यूब विशिष्टताओं के बीच तेजी से स्विचिंग की अनुमति देता है, जिससे विभिन्न आकार के ऑर्डर के लिए कई अलग-अलग पाइप सिकुड़ने वाली मशीनों को कॉन्फ़िगर करना अनावश्यक हो जाता है। छोटे और मध्यम आकार के प्रसंस्करण निर्माता 2 मिमी से 40 मिमी प्रसंस्करण रेंज के भीतर गोल ट्यूब उत्पादों के सभी आंतरिक व्यास कटौती प्रसंस्करण कार्यों को पूरा करने के लिए एक ही उपकरण पर भरोसा कर सकते हैं।

6. हथौड़ा सिकुड़न संरचना और हाइड्रोलिक पाइप सिकुड़न उपकरण के बीच तुलना

दो मुख्यधारा पाइप सिकुड़न बनाने वाली प्रौद्योगिकियां वर्तमान धातु ट्यूब प्रसंस्करण बाजारों पर हावी हैं: हाइड्रोलिक स्टेटिक एक्सट्रूज़न फॉर्मिंग और हथौड़ा चक्रीय प्रभाव फॉर्मिंग। प्रत्येक संरचना में लागू उत्पादन परिदृश्य मेल खाते हैं, और बैच आकार, ट्यूब सामग्री और विनिर्देश स्विचिंग आवृत्ति के अनुसार उपयुक्त उपकरण का चयन करने से उत्पादन क्षमता को सीमित करने वाले बेमेल उपकरण प्रदर्शन से बचा जा सकता है। ऑपरेशन लॉजिक और एप्लिकेशन परिदृश्यों में मुख्य अंतर निम्नलिखित तुलनात्मक विश्लेषण में स्पष्ट रूप से क्रमबद्ध हैं:

6.1 बल अनुप्रयोग मोड अंतर बनाना

हाइड्रोलिक सिकुड़न मशीनें पूरे सिकुड़न खंड पर एक बार का स्थैतिक दबाव लागू करती हैं, जिससे एक ही दबाव धारण चक्र में निर्माण पूरा हो जाता है। तात्कालिक दबाव मान उच्च है, उच्च कठोरता वाली मोटी दीवार वाली कार्बन स्टील ट्यूबों के लिए उपयुक्त है, लेकिन पतली नरम धातु ट्यूबों पर सतह की झुर्रियाँ और दीवार की मोटाई में असमानता पैदा करना आसान है। हथौड़ा सिकुड़ने वाले उपकरण सैकड़ों कम तीव्रता वाले प्रभाव चक्रों के माध्यम से छोटे विरूपण को जमा करते हैं, ट्यूब की दीवार पर समान रूप से तनाव वितरित करते हैं, जो सख्त सतह गुणवत्ता आवश्यकताओं के साथ पतली दीवार वाले तांबे, एल्यूमीनियम और पॉलिश सजावटी ट्यूबों के लिए अधिक अनुकूल है।

6.2 उत्पादन लाइन स्थान और सहायक उपकरण की मांग

हाइड्रोलिक पाइप सिकुड़ने वाली मशीनों को मुख्य मशीन बॉडी के बगल में अतिरिक्त फर्श की जगह घेरने वाले हाइड्रोलिक तेल स्टेशनों, तेल शीतलन परिसंचरण प्रणालियों और दबाव को नियंत्रित करने वाले सहायक घटकों की आवश्यकता होती है। हैमर-प्रकार के उपकरण स्वतंत्र हाइड्रोलिक सपोर्टिंग सिस्टम के बिना, एक सीलबंद कैबिनेट के अंदर सभी शक्ति और निष्पादन घटकों को एकीकृत करते हैं, जिससे कुल फर्श पर कब्जा लगभग चालीस प्रतिशत कम हो जाता है। सीमित उपकरण प्लेसमेंट स्थान के साथ कॉम्पैक्ट उत्पादन कार्यशालाओं के लिए, हथौड़ा सिकुड़ने वाले उपकरण के स्पष्ट लेआउट फायदे हैं।

6.3 विशिष्टता स्विचिंग दक्षता अंतर

अधिकांश हाइड्रोलिक सिकुड़न मशीनें कई बोल्टों द्वारा लॉक किए गए निश्चित मोल्ड समूहों का उपयोग करती हैं, जिनमें मोल्ड प्रतिस्थापन का समय औसतन 30 मिनट से अधिक होता है। हथौड़े को सिकोड़ने वाले उपकरण की तेज़ त्वरित-रिलीज़ मोल्ड संरचना 10 मिनट के भीतर पूरे प्रतिस्थापन समय को नियंत्रित करती है, जो बार-बार विनिर्देश स्विचिंग और छोटे बैच ऑर्डर के साथ कारखानों में स्पष्ट दक्षता लाभ लाती है। निश्चित एकल ट्यूब आकार के साथ बड़े पैमाने पर उत्पादन लाइनों के लिए, बड़े एकल बनाने वाले दबाव वाले हाइड्रोलिक उपकरण में उच्च एकल-टुकड़ा प्रसंस्करण गति हो सकती है, लेकिन हथौड़ा उपकरण मिश्रित-विनिर्देश लचीले उत्पादन वातावरण में व्यापक दक्षता प्राप्त करते हैं।

7. मोल्ड बनाने की सेवा जीवन को बढ़ाने के लिए ऑपरेशन मानकीकरण

मोल्ड पाइप सिकुड़न प्रसंस्करण उपकरण के मुख्य उपभोज्य घटक हैं, और मानकीकृत दैनिक संचालन कदम प्रभावी ढंग से मोल्ड की आंतरिक सतहों के असामान्य घिसाव, खरोंच और विरूपण को कम कर सकते हैं, मोल्ड के प्रत्येक सेट के उपयोग योग्य चक्र को बढ़ा सकते हैं और प्रसंस्करण कार्यशालाओं के लिए दीर्घकालिक घटक प्रतिस्थापन लागत को कम कर सकते हैं। मानकीकृत संचालन मानदंडों का एक पूरा सेट उपकरण संचालन से पहले, उसके दौरान और बाद में तीन मुख्य लिंक को कवर करता है:

• प्री-ऑपरेशन मोल्ड निरीक्षण: धातु पाउडर और अवशिष्ट स्नेहक को हटाने के लिए साफ मुलायम कपड़े से मोल्ड की आंतरिक सतह को पोंछें; साँचे की भीतरी दीवार पर छोटे-छोटे गड्ढों और खरोंचों की जाँच करें, यदि सतह पर कोई क्षति हो तो प्रसंस्करण से पहले घिसे हुए साँचे को बदल दें
• इन-ऑपरेशन पाइप प्रीट्रीटमेंट: क्लैंपिंग से पहले पाइप के सिरों पर समान रूप से विशेष धातु बनाने वाले स्नेहक की पतली परत लागू करें, मोल्ड की सतह के घर्षण से बचने के लिए प्रभाव के दौरान ट्यूब की बाहरी दीवार और मोल्ड की आंतरिक सतह के बीच घर्षण को कम करें।
• पोस्ट-ऑपरेशन मोल्ड रखरखाव: दैनिक उत्पादन शिफ्ट समाप्त होने के बाद, मोल्डों को अलग करें और उन्हें एंटी-जंग सफाई तरल में भिगोएँ, पूरी तरह से हवा में सुखाएं और मोल्ड मिश्र धातु की सतह के ऑक्सीकरण जंग को रोकने के लिए सीलबंद एंटी-डस्ट स्टोरेज बक्से में स्टोर करें।

अनुचित संचालन जैसे कि बिना चिकनाई वाले कच्चे पाइपों को संसाधित करना या कठोर धातु के मलबे को मोल्ड गुहा में मिलाना, मोल्ड बनाने वाली सतह पर अपरिवर्तनीय खरोंच के निशान पैदा करेगा। एक बार जब मोल्ड की भीतरी दीवार पर खरोंच दिखाई देती है, तो सिकुड़े हुए पाइप के सिरों में संबंधित रैखिक इंडेंटेशन दोष होंगे, जिन्हें प्रसंस्करण के बाद पॉलिश करके समाप्त नहीं किया जा सकता है। मानकीकृत रखरखाव चरणों का सख्त कार्यान्वयन प्रत्येक मोल्ड समूह के सेवा चक्र को पचास प्रतिशत से अधिक बढ़ा सकता है, जिससे मोल्ड खरीद की आवृत्ति और मोल्ड प्रतिस्थापन के कारण होने वाले उपकरण डाउनटाइम को कम किया जा सकता है।

दैनिक रखरखाव नियमों के अलावा, नियमित उपकरण निरीक्षण चक्रों में हैमर हेड क्लीयरेंस के अंशांकन को भी शामिल करने की आवश्यकता होती है। हैमर हेड और मोल्ड के बीच अत्यधिक क्लीयरेंस से पाइप बनाने का आकार अस्थिर हो जाएगा, जबकि बहुत कम क्लीयरेंस हैमर और मोल्ड घटकों के पारस्परिक घिसाव को तेज कर देगा। उपकरण संचालन घंटों के अनुसार हैमर असेंबली क्लीयरेंस का साप्ताहिक समायोजन फैक्ट्री कैलिब्रेटेड मानक मूल्यों के भीतर मिलान अंतर रखता है, तैयार उत्पाद आयामी सटीकता और मोल्ड पहनने की गति को संतुलित करता है।

8. ट्यूब सिकुड़न उपकरण के लिए सामान्य उत्पादन लेआउट मिलान योजनाएं

विभिन्न फ़ैक्टरी उत्पादन लाइन लेआउट ट्यूब सिकुड़ने वाले उपकरणों के लिए आवश्यक प्लेसमेंट मोड और सहायक सहायक सुविधाओं को निर्धारित करते हैं। कार्यशाला स्थान के आकार और प्रसंस्करण प्रवाह अनुक्रम के अनुसार धातु ट्यूब प्रसंस्करण निर्माताओं द्वारा तीन परिपक्व लेआउट योजनाओं को व्यापक रूप से अपनाया जाता है, प्रत्येक योजना अलग-अलग उत्पादन संचालन मोड से मेल खाती है:

8.1 स्वतंत्र सिंगल-स्टेशन प्रोसेसिंग लेआउट

यह लेआउट बिखरे हुए स्वतंत्र ऑर्डर प्रसंस्करण के साथ छोटे पैमाने की प्रसंस्करण कार्यशालाओं पर लागू होता है, जिसमें एक हथौड़ा सिकुड़ने वाली मशीन को काटने, पॉलिश करने और थ्रेडिंग उपकरण से अलग एक स्वतंत्र प्रसंस्करण स्टेशन के रूप में रखा जाता है। स्वतंत्र स्टेशन 6000 मिमी लंबाई के भीतर लंबी ट्यूबों की मैन्युअल लोडिंग और अनलोडिंग के लिए आसपास के संचालन स्थान को आरक्षित करता है, और चल सामग्री भंडारण रैक को कच्चे ट्यूबों और तैयार उत्पादों को अलग से स्टोर करने के लिए मशीन के बगल में रखा जा सकता है। स्वतंत्र लेआउट को नव निर्मित छोटी प्रसंस्करण कार्यशालाओं के लिए कम परिवर्तन लागत के साथ, संदेश लाइनों के माध्यम से सामने और पीछे के प्रसंस्करण उपकरणों से जुड़ने की आवश्यकता नहीं है।

8.2 लीनियर असेंबली लाइन कनेक्टेड लेआउट

निरंतर क्रमबद्ध प्रसंस्करण प्रवाह वाले मध्यम आकार के निर्माता रैखिक असेंबली लाइन लेआउट को अपनाते हैं, सिकुड़ते उपकरणों को ट्यूब कटिंग स्टेशन और सतह परिष्करण स्टेशन के बीच रखते हैं। कटी हुई कच्ची ट्यूबों को स्वचालित रूप से क्लैंपिंग चक में स्थानांतरित करने के लिए, और बाद की पॉलिशिंग प्रक्रियाओं के लिए गठित सिकुड़ी हुई ट्यूबों को भेजने के लिए मशीन बॉडी के दोनों किनारों पर कम दूरी के रोलर संदेश फ्रेम का मिलान किया जाता है। एकीकृत रैखिक लेआउट अर्ध-तैयार ट्यूबों की मैन्युअल हैंडलिंग आवृत्ति को कम करता है, श्रम तीव्रता को कम करता है और मैन्युअल स्थानांतरण के दौरान सतह टकराव खरोंच से बचाता है।

8.3 मल्टी-मशीन समानांतर लचीला उत्पादन लेआउट

मिश्रित थोक ऑर्डर प्राप्त करने वाले बड़े प्रसंस्करण कारखाने उपकरण समूहों के बीच में साझा कच्चे माल भंडारण क्षेत्र और एकीकृत तैयार उत्पाद सॉर्टिंग क्षेत्र के साथ समानांतर लेआउट में कई हथौड़ा सिकुड़न मशीनों को कॉन्फ़िगर करते हैं। प्रत्येक मशीन स्वतंत्र रूप से आसन्न उपकरणों के साथ हस्तक्षेप किए बिना विभिन्न ट्यूब विनिर्देशों को संसाधित कर सकती है, और हथौड़ा सिकुड़ने वाले उपकरणों के सरल स्वचालित क्लैंपिंग और फॉर्मिंग ऑपरेशन लॉजिक के कारण ऑपरेटर एक साथ दो से तीन मशीनों का प्रभार ले सकते हैं। समानांतर लेआउट कार्यशाला के फर्श क्षेत्र में उल्लेखनीय विस्तार किए बिना उत्पादन के चरम मौसम के दौरान समग्र ऑर्डर डिलीवरी क्षमता में काफी सुधार करता है।

9. ट्यूब हैमर सिकुड़न प्रसंस्करण के बारे में अक्सर पूछे जाने वाले तकनीकी प्रश्न

10. सटीक ट्यूब बनाने के लिए अनुकूलित प्रसंस्करण समाधान तक पहुंचें

प्रत्येक धातु ट्यूब प्रसंस्करण कारखाने में उत्पाद प्रकार, ऑर्डर बैच आकार और कार्यशाला लेआउट स्थितियों के आधार पर अद्वितीय उत्पादन मांगें होती हैं, इसलिए मानकीकृत श्रृंखला उपकरण को व्यक्तिगत प्रसंस्करण आवश्यकताओं को पूरा करने के लिए अनुकूलित सहायक घटकों के साथ मिलान किया जा सकता है। सहायक अनुकूलन योग्य कॉन्फ़िगरेशन में लंबी ट्यूब स्वचालित समर्थन फ्रेम, स्वचालित फीडिंग रोलर टेबल, विशेष एंटी-स्क्रैच मोल्ड इनर स्लीव्स और डिजिटल आकार डिस्प्ले मॉड्यूल शामिल हैं, जिन्हें मशीन की कोर हथौड़ा बनाने वाली संरचना को संशोधित किए बिना वास्तविक उत्पादन आवश्यकताओं के अनुसार स्वतंत्र रूप से जोड़ा जा सकता है।

झाओकिंग फेइहोंग मशीनरी एंड इलेक्ट्रिकल कंपनी लिमिटेडकई उद्योगों में धातु ट्यूब प्रसंस्करण कारखानों से एकत्र किए गए वर्षों के ऑन-साइट उत्पादन परीक्षण डेटा के आधार पर संरचनात्मक डिजाइन और प्रसंस्करण मापदंडों को अनुकूलित करते हुए, पूर्ण श्रृंखला हथौड़ा-प्रकार ट्यूब सिकुड़ने वाले उपकरण का विकास और निर्माण करता है। प्रत्येक उपकरण मॉडल डिलीवरी से पहले निरंतर चलने वाले उम्र बढ़ने के परीक्षण से गुजरता है, जिसमें मिश्रित-विनिर्देश प्रसंस्करण स्थितियों के तहत प्रभाव बनाने की शक्ति, मोल्ड लॉकिंग तंत्र और दीर्घकालिक संचालन प्रदर्शन की स्थिरता की पुष्टि की जाती है।

बहु-विनिर्देश छोटे बैच ट्यूब उत्पादन के लिए उपयुक्त लचीले पाइप बनाने वाले उपकरण की खोज करने वाले निर्माताओं के लिए, मशीन प्रसंस्करण मापदंडों और आंतरिक उत्पाद लाइनों के बीच मिलान की डिग्री का मूल्यांकन करना उपयुक्त बनाने वाले उपकरण का चयन करने के लिए महत्वपूर्ण कदम है। तेजी से मोल्ड प्रतिस्थापन, विस्तृत ट्यूब व्यास प्रसंस्करण रेंज और एकीकृत कॉम्पैक्ट संरचना के मुख्य लाभ हथौड़ा सिकुड़न उपकरण को लचीली परिशुद्धता ट्यूबिंग प्रसंस्करण कार्यशालाओं के लिए एक विश्वसनीय विकल्प बनाते हैं।

फैला हुआ कम-तनाव प्रभाव बनाने वाला मोड स्थैतिक एक्सट्रूज़न प्रसंस्करण में आम कई गुणवत्ता दोषों से बचाता है, तैयार सिकुड़न ट्यूबों की अस्वीकृति दर को कम करता है और पोस्ट-प्रोसेसिंग पॉलिशिंग और सुधार प्रक्रियाओं को सरल बनाता है। उत्पादन टीमें विनिर्देश स्विचिंग के कारण होने वाले बार-बार शटडाउन समायोजन के बिना स्थिर निरंतर ट्यूब निर्माण पर ध्यान केंद्रित कर सकती हैं, जिससे कच्चे माल की कटाई से लेकर तैयार उत्पाद वितरण तक पूरे ट्यूब प्रसंस्करण वर्कफ़्लो की चिकनाई में सुधार हो सकता है।

उन कारखानों के लिए जो नियमित रूप से ट्यूब उत्पाद विनिर्देशों को अद्यतन करते हैं और मिश्रित छोटे-बैच ऑर्डर प्राप्त करते हैं, हथौड़ा-प्रकार बनाने वाली तकनीक द्वारा लाया गया व्यापक परिचालन लचीलापन स्थिर दीर्घकालिक उत्पादन लाभ बनाता है जो एकल-विनिर्देश समर्पित सिकुड़ने वाले उपकरण से मेल नहीं खा सकते हैं। श्रृंखला उपकरणों की मानकीकृत पैरामीटर रेंज हार्डवेयर, हीटिंग उपकरण और सटीक उपकरण विनिर्माण क्षेत्रों में अधिकांश मुख्यधारा की गोल ट्यूब बनाने की मांगों को कवर करती है, जिससे विभिन्न पाइप व्यास आकारों को संभालने के लिए कई अलग-अलग फॉर्मिंग मशीनों को तैनात करने की आवश्यकता कम हो जाती है।

ट्यूब सामग्री, पाइप व्यास सीमा और आंतरिक प्रसंस्करण उत्पादों की संकोचन लंबाई की पुष्टि करने के बाद, उत्पादन प्रबंधक वास्तविक कार्यशाला लेआउट और दैनिक उत्पादन क्षमता मांगों से मेल खाने के लिए लक्षित उपकरण कॉन्फ़िगरेशन सुझाव और विस्तृत तकनीकी पैरामीटर परिचय प्राप्त कर सकते हैं। अर्ध-स्वचालित फीडिंग और डिस्चार्जिंग का एहसास करने के लिए कस्टम सहायक संरचनात्मक सहायक उपकरण को मानक मशीन बॉडी में जोड़ा जा सकता है, जिससे निरंतर प्रसंस्करण शिफ्ट के दौरान मैन्युअल ऑपरेशन चरण कम हो जाते हैं।

उपकरण तकनीकी इंजीनियर फैक्ट्री साइट के आकार और प्रसंस्करण प्रवाह अनुक्रम के अनुसार लक्षित लेआउट योजनाओं और संचालन विनिर्देश दस्तावेजों को क्रमबद्ध कर सकते हैं, जिससे उत्पादन टीमों को उपकरण आगमन के बाद स्थिर उपकरण कमीशनिंग और तेजी से कार्यकर्ता संचालन प्रशिक्षण पूरा करने में मदद मिलती है। पूर्ण पोस्ट-डिलीवरी तकनीकी मार्गदर्शन में मोल्ड रखरखाव मानकों, दैनिक उपकरण निरीक्षण चेकलिस्ट और सामान्य गठन दोष समायोजन विधियों को शामिल किया गया है, जो साइट पर ट्यूब सिकुड़न प्रसंस्करण स्टेशनों के दीर्घकालिक स्थिर संचालन का समर्थन करता है।
