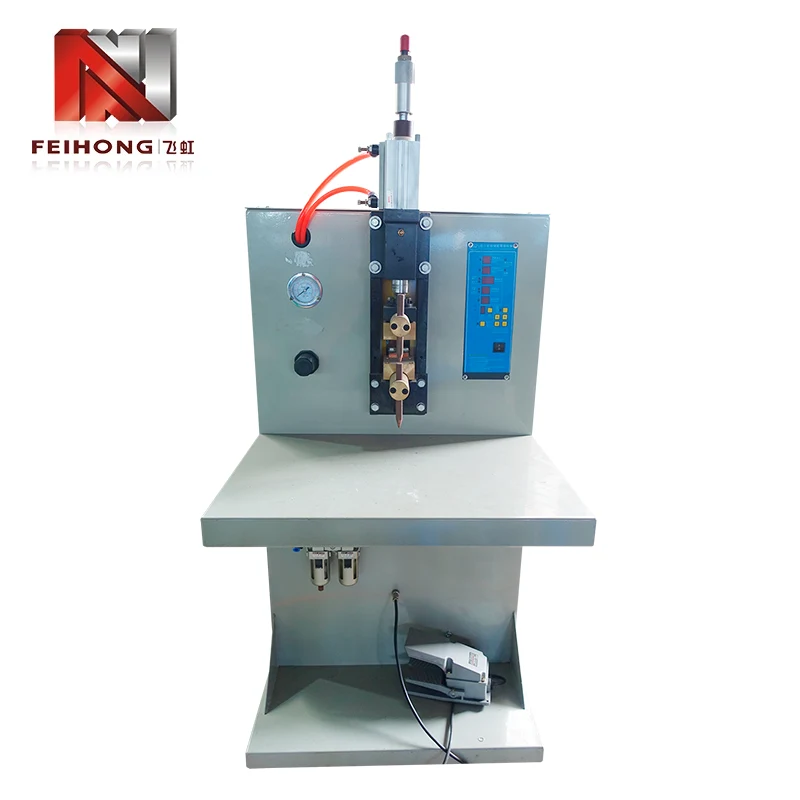

वेल्डिंग लीड पोस्ट और टर्मिनल लग के लिए स्पॉट वेल्डर

वेल्डिंग लीड पोस्ट और टर्मिनल लग्स के लिए फीहोंग® का स्पॉट वेल्डर इलेक्ट्रिक हीटिंग ट्यूब निर्माताओं के लिए डिज़ाइन किया गया है, जिन्हें लीड बार (या लीड पोस्ट) और टर्मिनल लग्स के बीच पूर्ण संयुक्त स्थिरता की आवश्यकता होती है। संपूर्ण हीटिंग ट्यूब उत्पादन लाइनों के आपूर्तिकर्ता के रूप में, Feihong® इस वेल्डर को ट्यूब फिलिंग, सीलिंग और परीक्षण स्टेशनों के साथ एकीकृत करता है। मशीन 2KVA की रेटेड पावर और 0 से 435V तक लगातार समायोज्य कैपेसिटर वोल्टेज के साथ तीन-चरण 380V, तीन-चरण 220V, या एकल-चरण 220V आपूर्ति स्वीकार करती है। इसका वायवीय इलेक्ट्रोड बल सिस्टम, तेजी से कैपेसिटर डिस्चार्ज के साथ मिलकर, एक छोटी अवधि की पल्स प्रदान करता है जो न्यूनतम गर्मी प्रभावित क्षेत्र के साथ एक ठोस-अवस्था वेल्ड बनाता है - 100 μΩ से नीचे विद्युत संपर्क प्रतिरोध सुनिश्चित करते हुए लीड पोस्ट की यांत्रिक शक्ति को संरक्षित करता है। प्रति 8 घंटे की शिफ्ट में 30,000 जॉइन के सिद्ध थ्रूपुट के साथ, यह वेल्डर बड़े पैमाने पर हीटिंग पाइप उत्पादन की वॉल्यूम मांगों को पूरा करता है, जबकि इसकी पुनरावृत्ति पुन: कार्य और फ़ील्ड विफलताओं को कम करती है।

हीटर प्रदर्शन में लीड-पोस्ट वेल्ड की महत्वपूर्ण भूमिका

हीटिंग ट्यूब में, आंतरिक प्रतिरोध तार और बाहरी टर्मिनल लग के बीच का कनेक्शन सबसे अधिक विफलता-प्रवण इंटरफ़ेस है। एक उच्च-प्रतिरोध जोड़ स्थानीय गर्मी उत्पन्न करता है, ऑक्सीकरण को तेज करता है, और अंततः सर्किट को खोलता है। यह वेल्डर तीन केंद्रित डिज़ाइन विकल्पों के माध्यम से इन विफलता मोड को संबोधित करता है।

• 1. ऊर्जा परिशुद्धता:कैपेसिटर वोल्टेज सेटिंग (0‑435V) विभिन्न सामग्री संयोजनों के लिए फाइन-ट्यूनिंग की अनुमति देती है - उदाहरण के लिए, निकल-क्रोमियम तार से तांबे के लग्स को स्टेनलेस से तांबे की तुलना में कम ऊर्जा की आवश्यकता होती है।
• 2. इलेक्ट्रोड बल स्थिरता:वायवीय प्रणाली दुकान की हवा में उतार-चढ़ाव की परवाह किए बिना निरंतर क्लैंपिंग दबाव (±2%) बनाए रखती है, जिससे डिस्चार्ज से पहले लगातार संपर्क प्रतिरोध सुनिश्चित होता है।
• 3. नाड़ी अवधि नियंत्रण:निश्चित डिस्चार्ज समय (≈8ms) को पतले-खंड भागों के लिए अनुकूलित किया गया है, जो पूर्ण संलयन प्राप्त करते हुए पिघलने से रोकता है।

ये सुविधाएँ सीधे तौर पर कम अस्वीकृति दर और लंबी हीटर सेवा जीवन का अनुवाद करती हैं, जो हीटिंग ट्यूब निर्माताओं के लिए सर्वोच्च प्राथमिकताएँ हैं।

टर्मिनल वेल्डिंग के लिए इलेक्ट्रोड विन्यास और रखरखाव

वेल्डिंग के लिए स्पॉट वेल्डर लीड पोस्ट और टर्मिनल लग अक्सर पीतल या टिन-प्लेटेड तांबे से बने होते हैं, जिनमें लीड पोस्ट की तुलना में अलग थर्मल गुण होते हैं। चिपके या अत्यधिक इंडेंटेशन के बिना लगातार वेल्ड प्राप्त करने के लिए उचित इलेक्ट्रोड डिजाइन और रखरखाव आवश्यक है। Feihong® के एप्लिकेशन इंजीनियरों द्वारा निम्नलिखित प्रथाओं की अनुशंसा की जाती है।

• 1. इलेक्ट्रोड सामग्री चयन:तांबा-आधारित टर्मिनलों के लिए, फैलाव-मजबूत तांबा (उदाहरण के लिए, Cu‑Al₂O₃) चालकता और विरूपण के प्रतिरोध का सबसे अच्छा संतुलन प्रदान करता है; स्टील टर्मिनलों के लिए, टंगस्टन-तांबा को प्राथमिकता दी जाती है।
• 2. टिप ज्यामिति:ऊपरी इलेक्ट्रोड पर एक छोटा त्रिज्या (R2‑R3) एक समान नगेट के लिए करंट को केंद्रित करता है, जबकि निचला इलेक्ट्रोड बिना झुके लीड पोस्ट को सहारा देने के लिए सपाट या थोड़ा गुंबददार होना चाहिए।
• 3. सफ़ाई और कपड़े पहनना:टिप पर ऑक्साइड का निर्माण संपर्क प्रतिरोध को बढ़ाता है और छींटे का कारण बनता है। एक महीन फ़ाइल या इलेक्ट्रोड ड्रेसर के साथ हर 500-800 वेल्ड पर एक हल्की ड्रेसिंग आकार को बहाल करती है और दूषित पदार्थों को हटा देती है।
• 4. ठंडा पानी (वैकल्पिक):निरंतर उच्च-ड्यूटी चक्रों के लिए, ओवरहीटिंग को रोकने और टिप घिसाव को कम करने के लिए वाटर-कूल्ड इलेक्ट्रोड धारक उपलब्ध हैं।

इन दिशानिर्देशों को अपनाने से लंबे समय तक उत्पादन चलने पर वेल्ड की गुणवत्ता बनाए रखने में मदद मिलती है और इलेक्ट्रोड जीवन का विस्तार होता है, जिससे उपभोग्य लागत और डाउनटाइम कम हो जाता है।

विभिन्न सामग्री युग्मों के लिए पैरामीटर ट्यूनिंग

इस वेल्डर की बहुमुखी प्रतिभा इसके समायोज्य कैपेसिटर वोल्टेज और वायवीय दबाव से आती है। हालाँकि, किसी विशिष्ट सामग्री जोड़ी के लिए इष्टतम संयोजन खोजने के लिए व्यवस्थित परीक्षण की आवश्यकता होती है। नीचे दी गई तालिका सामान्य हीटिंग ट्यूब सामग्री के आधार पर शुरुआती बिंदु प्रदान करती है।

लीड पोस्ट सामग्री	टर्मिनल सामग्री	संधारित्र वोल्टेज (वी)	इलेक्ट्रोड बल (kN)
नी‑सीआर मिश्र धातु (ø2.5मिमी)	पीतल (t=0.8mm)	280‑320	1.8‑2.2
स्टेनलेस स्टील (ø3.0मिमी)	तांबा (t=1.0मिमी)	340‑380	2.0‑2.5
कॉपर-क्लैड स्टील (ø2.0 मिमी)	टिनप्लेटेड तांबा	220‑260	1.5‑1.8
इनकोनेल (ø2.8मिमी)	निकेल-प्लेटेड स्टील	300‑350	2.2‑2.6

ये मान प्रारंभिक सुझाव हैं; अंतिम सेटिंग्स को वेल्ड नगेट व्यास (लक्ष्य 1.2‑1.5× तार व्यास) और पुल‑परीक्षण शक्ति की जांच करके मान्य किया जाना चाहिए। Feihong® हमारी कमीशनिंग सेवा के हिस्से के रूप में ऑन-साइट पैरामीटर अनुकूलन प्रदान करता है।

उत्पादकता लाभ और वास्तविक-विश्व मामले का उदाहरण

पारंपरिक एसी स्पॉट वेल्डर से इस कैपेसिटर-डिस्चार्ज मशीन पर स्विच करने से अक्सर गति और गुणवत्ता दोनों में तत्काल सुधार होता है। ग्वांगडोंग में एक मध्यम आकार के हीटिंग ट्यूब प्लांट ने तीन पुरानी इकाइयों को दो FH‑149A मशीनों से बदल दिया और छह महीने की अवधि में निम्नलिखित परिणाम प्राप्त किए।

• 1. थ्रूपुट वृद्धि:प्रत्येक मशीन लगातार प्रति शिफ्ट 30,000 वेल्ड का उत्पादन करती है, जो 1.5 मशीनों के पिछले आउटपुट से मेल खाती है, इस प्रकार फर्श की जगह खाली हो जाती है।
• 2. स्क्रैप में कमी:लेड-पोस्ट वेल्डिंग के लिए अस्वीकार दर 1.8% से घटकर 0.2% हो गई, जिससे सालाना लगभग 120,000 तैयार ट्यूबों की बचत हुई।
• 3. ऊर्जा की बचत:कैपेसिटर-डिस्चार्ज सिद्धांत पुरानी एसी इकाइयों की तुलना में प्रति वेल्ड 40% कम बिजली की खपत करता है, जिससे बिजली के बिल में प्रति वर्ष 2,000 डॉलर से अधिक की कटौती होती है।
• 4. संचालक स्वीकृति:सरल वोल्टेज-डायल और दबाव-गेज नियंत्रण ने प्रशिक्षण समय को दो दिन से घटाकर चार घंटे कर दिया।

ये ठोस लाभ दर्शाते हैं कि एक विशेष वेल्डर में किया गया निवेश समग्र उत्पादन स्थिरता में सुधार करते हुए तेजी से भुगतान करता है।

फ़ैक्टरी परीक्षण और गुणवत्ता प्रमाणपत्र

Feihong® फैक्ट्री से निकलने वाली प्रत्येक मशीन एक व्यापक परीक्षण प्रोटोकॉल से गुजरती है जो वास्तविक उत्पादन स्थितियों का अनुकरण करती है। हमारी छह समर्पित कार्यशालाएँ (मशीनिंग, इलेक्ट्रिकल असेंबली, ट्रांसफार्मर वाइंडिंग, कैपेसिटर फॉर्मिंग, पेंटिंग और अंतिम असेंबली) हमें कच्चे माल से तैयार उत्पाद तक गुणवत्ता को नियंत्रित करने की अनुमति देती हैं।

• 1. कैपेसिटर बैंक परीक्षण:प्रत्येक संधारित्र को ESR और धारिता के लिए मापा जाता है; स्थिरता को सत्यापित करने के लिए इकट्ठे बैंक को अधिकतम वोल्टेज पर 500 चार्ज-डिस्चार्ज चक्रों के अधीन किया जाता है।
• 2. वायवीय सर्किट परीक्षण:कैलिब्रेटेड गेज का उपयोग करके रैखिकता और दोहराव के लिए सिलेंडर स्ट्रोक और दबाव की जांच की जाती है।
• 3. वेल्डिंग प्रदर्शन परीक्षण:मानक परीक्षण कूपन का एक सेट (Ni‑Cr तार से कॉपर लग) को वेल्ड किया जाता है; डली का व्यास और तन्यता ताकत दर्ज की जाती है और उसे आंतरिक विशिष्टताओं को पूरा करना चाहिए।
• 4. विद्युत सुरक्षा:IEC 60204‑1 के अनुसार इन्सुलेशन प्रतिरोध, ढांकता हुआ ताकत और जमीन की निरंतरता का परीक्षण किया जाता है।

वेल्डिंग लीड पोस्ट और टर्मिनल लग के लिए प्रत्येक स्पॉट वेल्डर एक परीक्षण प्रमाणपत्र और सभी गैर-पहनने वाले हिस्सों को कवर करने वाली 12 महीने की वारंटी के साथ आता है। हम त्वरित प्रतिस्थापन के लिए स्थानीय स्पेयर पार्ट्स सूची भी बनाए रखते हैं।

टर्मिनल वेल्डिंग के बारे में अक्सर पूछे जाने वाले प्रश्न

प्रश्न: मैं वेल्डिंग के बाद टर्मिनल लग्स को रंग बदलने से कैसे रोकूँ?
उत्तर: अत्यधिक गर्मी से ऑक्सीकरण के कारण मलिनकिरण होता है। कैपेसिटर वोल्टेज को 10‑वोल्ट चरणों में तब तक कम करें जब तक कि वेल्ड अभी भी मजबूत न हो जाए लेकिन लग अपना मूल रंग बरकरार न रख ले। इसके अलावा, सुनिश्चित करें कि इलेक्ट्रोड बल अच्छा संपर्क बनाए रखने के लिए पर्याप्त है - कम बल से आर्किंग और ओवरहीटिंग हो सकती है।

प्रश्न: क्या यह वेल्डर पहले से लगाए गए सोल्डर या कोटिंग के साथ लीड पोस्ट को संभाल सकता है?
उत्तर: हां, लेकिन आपको वोल्टेज को थोड़ा कम (10‑15%) समायोजित करने की आवश्यकता हो सकती है क्योंकि कोटिंग संपर्क प्रतिरोध को कम कर सकती है। यदि संभव हो तो वेल्डिंग क्षेत्र से कोटिंग को साफ करने या इष्टतम मापदंडों को निर्धारित करने के लिए परीक्षण चलाने की सलाह दी जाती है।

प्रश्न: मुझे कैपेसिटर बैंक को कितनी बार बदलना चाहिए?
ए: सामान्य उपयोग (30,000 वेल्ड/शिफ्ट, सिंगल शिफ्ट) के साथ, इलेक्ट्रोलाइटिक कैपेसिटर का डिज़ाइन जीवन लगभग 5‑7 वर्ष या 1 मिलियन चार्ज चक्र होता है। हम वार्षिक कैपेसिटेंस जांच की अनुशंसा करते हैं; यदि मूल्य 15% से अधिक गिर जाता है, तो प्रतिस्थापन की सिफारिश की जाती है।

प्रश्न: इस मशीन के लिए न्यूनतम ऑर्डर मात्रा क्या है?
उत्तर: मानक मॉडल के लिए कोई MOQ नहीं है। हम एकल इकाइयों के साथ-साथ उत्पादन लाइन पैकेज भी बेचते हैं। डिलीवरी समय और मूल्य निर्धारण के लिए कृपया हमारी बिक्री टीम से संपर्क करें।
