वायवीय क्लैंपिंग स्वचालित वेल्डिंग उपकरण

फ़ेइहोंग न्यूमेटिक क्लैंपिंग स्वचालित वेल्डिंग उपकरण प्रदान करता है, जो एक विशेष प्रतिरोध वेल्डिंग प्रणाली है जिसे सिंगल-हेयर हीट पाइप के निचले सिरे को वेल्डिंग करने के लिए डिज़ाइन किया गया है। एक भरोसेमंद के रूप मेंचीन आपूर्तिकर्ताविनिर्माण अनुभव के 30 से अधिक वर्षों के साथ, फेइहोंग सटीक इलेक्ट्रोड दबाव और लगातार वेल्ड गुणवत्ता सुनिश्चित करने के लिए कैपेसिटर डिस्चार्ज स्पॉट वेल्डिंग तकनीक के साथ वायवीय क्लैंपिंग तंत्र को एकीकृत करता है। मशीन मैन्युअल लोडिंग और अनलोडिंग के साथ 5KVA पावर, 380V वोल्टेज और 0.6Mpa वायु स्रोत पर संचालित होती है। वायवीय क्लैम्पिंग प्रणाली स्थिर, दोहराने योग्य बल अनुप्रयोग प्रदान करती है, ऑपरेटर की थकान को कम करती है और उत्पादन के दौरान वेल्ड एकरूपता में सुधार करती है।

वायवीय क्लैम्पिंग प्रणाली

इस उपकरण की परिभाषित विशेषता इसका वायवीय क्लैंपिंग तंत्र है, जो मैन्युअल क्लैंपिंग को स्वचालित, बल-नियंत्रित इलेक्ट्रोड जुड़ाव से बदल देता है। यह प्रणाली सुनिश्चित करती है कि प्रत्येक वेल्डिंग चक्र वर्कपीस पर लगातार दबाव लागू करता है, जो हीट पाइप बॉटम्स पर एकसमान स्पॉट वेल्ड प्राप्त करने के लिए एक महत्वपूर्ण कारक है। वायवीय सिलेंडर 0.6 एमपीए दुकान वायु आपूर्ति द्वारा सक्रिय होते हैं, जो तेजी से प्रतिक्रिया और समायोज्य क्लैंपिंग बल प्रदान करते हैं।

वायवीय क्लैम्पिंग प्रणाली के प्रमुख लाभों में शामिल हैं:

1. लगातार इलेक्ट्रोड बल- वायवीय दबाव सभी चक्रों में एक समान क्लैंपिंग बल बनाए रखता है, जिससे ऑपरेटर तकनीक के कारण होने वाली परिवर्तनशीलता समाप्त हो जाती है।

2. तेज़ चक्र समय- स्वचालित क्लैंपिंग से वर्कपीस लोडिंग और वेल्डिंग के बीच का समय कम हो जाता है, जिससे समग्र थ्रूपुट बढ़ जाता है।

3. ऑपरेटर की थकान में कमी- मैनुअल क्लैम्पिंग को समाप्त कर दिया गया है, जिससे ऑपरेटरों को शारीरिक परिश्रम के बजाय लोडिंग और गुणवत्ता निरीक्षण पर ध्यान केंद्रित करने की अनुमति मिलती है।

4. समायोज्य दबाव सेटिंग्स- वायु नियामक विभिन्न ताप पाइप सामग्री और दीवार की मोटाई को समायोजित करने के लिए क्लैंपिंग बल को ठीक करने की अनुमति देता है।

यह वायवीय क्लैंपिंग दृष्टिकोण वायवीय क्लैंपिंग स्वचालित वेल्डिंग उपकरण को विशेष रूप से उत्पादन वातावरण के लिए उपयुक्त बनाता है जहां स्थिरता और गति सर्वोपरि होती है, जो बदलाव के बाद दोहराए जाने योग्य वेल्ड गुणवत्ता बदलाव प्रदान करती है।

इंटीग्रेटेड वाइब्रेटरी फीडिंग

उपकरण में एक विद्युत चुम्बकीय कंपन डिस्क उपकरण शामिल होता है जो स्वचालित रूप से घटकों को वेल्डिंग स्टेशन पर फ़ीड और उन्मुख करता है। यह कंपन फीडर, वायवीय मैनिपुलेटर के साथ मिलकर काम करते हुए, सामग्री प्रबंधन प्रक्रिया को सुव्यवस्थित करता है और मैन्युअल हस्तक्षेप को कम करता है। वैक्यूम अटैचमेंट सिस्टम यह सुनिश्चित करता है कि क्लैंपिंग और वेल्डिंग अनुक्रम शुरू होने से पहले प्रत्येक वेल्डिंग टुकड़ा सुरक्षित रूप से पोजिशनिंग ग्रूव में बैठा हो।

फीडर सिस्टम क्षमताओं में शामिल हैं:

● सुसंगत भाग अभिविन्यास और प्रवाह के लिए विद्युत चुम्बकीय कंपन।

● उत्पादन लाइन की गति आवश्यकताओं से मेल खाने के लिए समायोज्य फ़ीड दर।

● वैक्यूम पिकअप जो वेल्डिंग स्टेशन पर स्थानांतरण के दौरान घटक को मजबूती से पकड़ता है।

● पोजिशनिंग खांचे जो विभिन्न ताप पाइप व्यास को समायोजित करने के लिए विनिमेय हैं।

यह एकीकृत फीडिंग और क्लैम्पिंग समाधान हैंडलिंग त्रुटियों को कम करता है और अर्ध-स्वचालित संचालन को सक्षम बनाता है, जिससे हीट पाइप असेंबली लाइनों के लिए वेल्डिंग प्रक्रिया अधिक कुशल हो जाती है।

तकनीकी निर्देश

औद्योगिक उत्पादन कार्यक्रम की मांग को पूरा करने के लिए उपकरण मजबूत विद्युत और वायवीय प्रणालियों के साथ बनाया गया है। विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए सभी मापदंडों को फ़ैक्टरी परीक्षण के माध्यम से मान्य किया जाता है।

● मशीन की क्षमता: 5KVA

● ऑपरेटिंग वोल्टेज: 380V (तीन चरण)

● वायु स्रोत दबाव: 0.6 एमपीए

● वेल्डिंग विधि: कैपेसिटर ऊर्जा भंडारण स्पॉट वेल्डिंग

● क्लैंपिंग प्रकार: समायोज्य दबाव के साथ वायवीय सिलेंडर

● फ़ीड तंत्र: विद्युत चुम्बकीय कंपन डिस्क

● वर्कपीस लोडिंग: मैन्युअल ऑपरेशन

● नियंत्रण प्रणाली: स्विंग और क्लैंप फ़ंक्शन के साथ वायवीय सिलेंडर

ये विशिष्टताएं कम रखरखाव आवश्यकताओं के साथ विभिन्न कार्यशाला स्थितियों में स्थिर प्रदर्शन सुनिश्चित करती हैं, यह सुनिश्चित करती हैं कि वायवीय क्लैंपिंग स्वचालित वेल्डिंग उपकरण विस्तारित उत्पादन चक्रों पर लगातार प्रदर्शन करता है।

प्रदर्शन तुलना

वैकल्पिक वेल्डिंग समाधानों के मुकाबले उपकरण का मूल्यांकन करने में आपकी सहायता के लिए, निम्नलिखित तुलना प्रमुख विभेदकों पर प्रकाश डालती है।

जैसा कि तुलना से पता चलता है, उपकरण स्वचालन, लागत और परिचालन सादगी के बीच एक इष्टतम संतुलन प्रदान करता है। यह उच्च पूंजी निवेश और पूरी तरह से सर्वो-इलेक्ट्रिक सिस्टम से जुड़े जटिल रखरखाव के बिना स्वचालित क्लैंपिंग की स्थिरता प्रदान करता है, जिससे यह मैन्युअल वेल्डिंग संचालन से अपग्रेड करने वाले निर्माताओं के लिए एक व्यावहारिक विकल्प बन जाता है।

आवेदन का दायरा

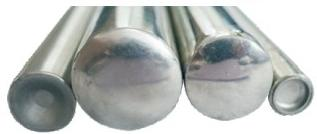

यह वेल्डिंग उपकरण मुख्य रूप से हीट पाइप निर्माण के लिए डिज़ाइन किया गया है, विशेष रूप से विद्युत हीटिंग तत्वों में उपयोग किए जाने वाले सिंगल-हेयर हीट पाइप के निचले सिरे को सील करने के लिए। फ़ेइहोंग मशीनरी कई उद्योगों में फैले अनुप्रयोगों के साथ, औद्योगिक और नागरिक दोनों क्षेत्रों में कार्य करती है।

प्राथमिक अनुप्रयोगों में शामिल हैं:

1. हीट पाइप अंत बंद होना- घरेलू और औद्योगिक हीटिंग तत्वों के लिए सिंगल-हेयर हीट पाइप के निचले हिस्से को सील करना।

2. विद्युत ताप ट्यूब उत्पादन- ट्यूबलर हीटिंग तत्वों के निर्माण में बॉटम वेल्डिंग।

3. केबल और तार हार्नेस असेंबली- केबल निर्माण में ट्यूब सिरों की प्रतिरोध वेल्डिंग।

4. दैनिक विद्युत उपकरण- उपभोक्ता हीटिंग उत्पादों के लिए घटक वेल्डिंग।

5. एयरोस्पेस और सैन्य अनुप्रयोग- मांग वाले वातावरण के लिए विशेष विद्युत हीटिंग ट्यूब उपकरण।

मशीन की बहुमुखी प्रतिभा उचित स्थिरता परिवर्तन के साथ अन्य छोटे-भाग प्रतिरोध वेल्डिंग कार्यों के लिए अनुकूलन की भी अनुमति देती है, और यह उपकरण कई क्षेत्रों में निर्माताओं के लिए लचीला समाधान प्रदान करता है।

विनिर्माण क्षमताएँ

एक अग्रणी चीन निर्माता के रूप में, फ़ेइहोंग छह समर्पित कार्यशालाएँ संचालित करता है जो उपकरण के पूर्ण उत्पादन चक्र का समर्थन करती हैं। इनमें पाउडर भरने की कार्यशाला, पाइप सिकुड़न कार्यशाला, मशीनिंग केंद्र, मोल्ड उत्पादन कार्यशाला, कच्चा माल काटने की कार्यशाला और मशीन असेंबली कार्यशाला शामिल हैं। यह ऊर्ध्वाधर एकीकरण कच्चे माल के निरीक्षण से लेकर अंतिम असेंबली तक पूर्ण गुणवत्ता नियंत्रण सुनिश्चित करता है।

फ़ेइहोंग के विनिर्माण बुनियादी ढांचे में शामिल हैं:

1. पाउडर भरना और पाइप सिकुड़ना- हीटिंग ट्यूब घटकों की सटीक तैयारी।

2. मशीनिंग केंद्र और मोल्ड उत्पादन- महत्वपूर्ण घटकों के लिए कस्टम टूलींग और सटीक मशीनिंग।

3. कच्चे माल की कटाई और मशीन संयोजन- समर्पित असेंबली लाइनों के साथ सुव्यवस्थित उत्पादन प्रवाह।

कंपनी के कारखाने में उन्नत मशीन निर्माण उपकरण के आठ सेट हैं, जो कुशल उत्पादन और त्वरित बदलाव को सक्षम करते हैं। फेइहोंग की इंजीनियरिंग टीम ग्राहकों की प्रतिक्रिया के आधार पर उपकरण डिजाइनों को लगातार परिष्कृत करती है, यह सुनिश्चित करती है कि न्यूमेटिक क्लैंपिंग स्वचालित वेल्डिंग उपकरण उभरते उद्योग मानकों को पूरा करता है। 1992 में अपनी स्थापना के बाद से, कंपनी ने ग्राहकों की मांगों के अनुसार विशेष संरचनाओं के साथ विभिन्न प्रकार के विद्युत हीटिंग ट्यूब उपकरण सफलतापूर्वक विकसित किए हैं।

गुणवत्ता आश्वासन

फ़ेइहोंग सभी विनिर्माण प्रक्रियाओं में कठोर गुणवत्ता मानकों को बनाए रखता है। इस वेल्डिंग उपकरण की प्रत्येक इकाई वेल्डिंग सटीकता, विद्युत प्रदर्शन, वायवीय प्रणाली की कार्यक्षमता और क्लैंपिंग बल स्थिरता को सत्यापित करने के लिए व्यवस्थित परीक्षण से गुजरती है।

गुणवत्ता सत्यापन प्रक्रियाओं में शामिल हैं:

1. वेल्डिंग परिशुद्धता परीक्षण- वेल्ड प्रवेश और स्थिरता को सत्यापित करने के लिए मानकीकृत ताप पाइप नमूनों का उपयोग करना।

2. विद्युत प्रणाली सत्यापन- 380V परिचालन स्थितियों पर पूर्ण लोड परीक्षण।

3. वायवीय प्रणाली परीक्षण- 0.6 एमपीए वायु दबाव पर क्लैंपिंग बल अंशांकन और चक्र परीक्षण।

4. कंपन फीडर अंशांकन- फ़ीड दर और अभिविन्यास सटीकता सत्यापन।

5. सहनशक्ति परीक्षण- दीर्घकालिक विश्वसनीयता को सत्यापित करने के लिए विस्तारित चक्र परीक्षण।

प्रत्येक मशीन के साथ एक विस्तृत निरीक्षण रिपोर्ट होती है, जो ग्राहकों को प्रदर्शन सत्यापन के दस्तावेजी साक्ष्य प्रदान करती है।

बिक्री उपरांत सहायता

Feihong उपकरण सहित अपने सभी वेल्डिंग उपकरणों के लिए व्यापक बिक्री के बाद समर्थन प्रदान करता है, जो आपकी उत्पादन लाइन में सुचारू एकीकरण और न्यूनतम डाउनटाइम सुनिश्चित करता है।

सहायता सेवाओं में शामिल हैं:

● स्थापना मार्गदर्शन- मशीन सेटअप और कमीशनिंग के लिए ऑन-साइट या रिमोट सहायता।

● ऑपरेटर प्रशिक्षण- मशीन संचालन, वायवीय प्रणाली समायोजन और बुनियादी रखरखाव पर व्यापक प्रशिक्षण।

● दूरस्थ निदान समर्थन- त्वरित समस्या निवारण के लिए फोन और वीडियो समर्थन।

तीन दशकों से अधिक के अनुभव के साथ, फ़ेइहोंग यह सुनिश्चित करता है कि न्यूमेटिक क्लैंपिंग स्वचालित वेल्डिंग उपकरण का प्रत्येक टुकड़ा विश्वसनीय सेवा और ग्राहक संतुष्टि के प्रति प्रतिबद्धता, उत्पादन रुकावटों को कम करने और अपटाइम को अधिकतम करने के द्वारा समर्थित है।

अक्सर पूछे जाने वाले प्रश्नों

उत्तर: हां, मानक मॉडल को मैन्युअल रूप से लोड किया जाता है लेकिन इसे कन्वेयर सिस्टम या पार्ट फीडर के साथ एकीकृत किया जा सकता है। फीहोंग पीएलसी-नियंत्रित उत्पादन लाइनों के साथ एकीकरण के लिए वैकल्पिक स्वचालन इंटरफेस प्रदान करता है। अपनी विशिष्ट एकीकरण आवश्यकताओं पर चर्चा करने के लिए हमारी बिक्री टीम से संपर्क करें।
