ऊर्जा भंडारण प्रतिरोध स्पॉट वेल्डिंग मशीन

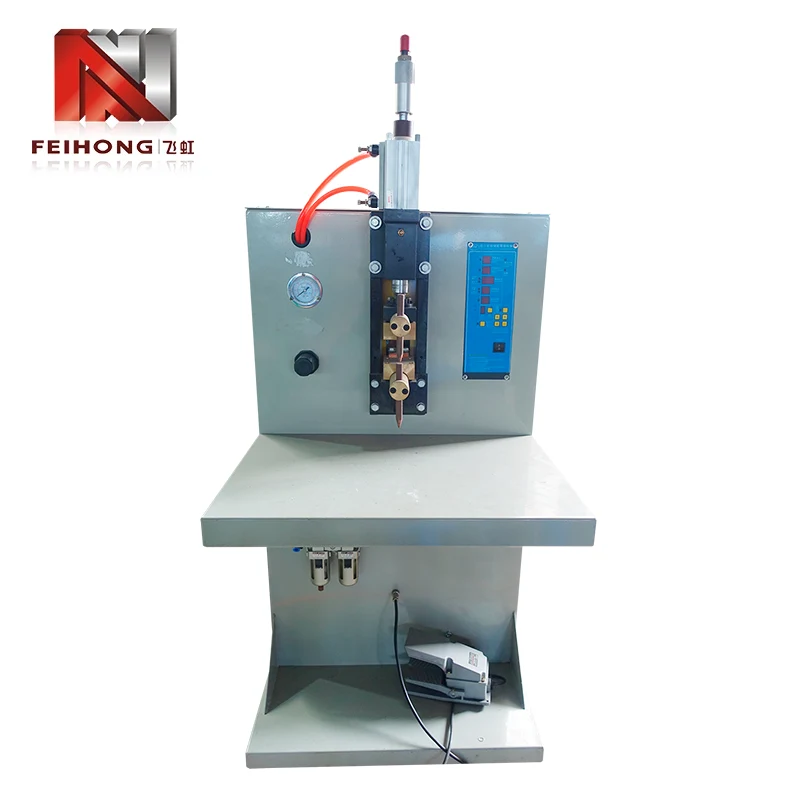

Feihong® एक स्थापित ऊर्जा भंडारण प्रतिरोध स्पॉट वेल्डिंग मशीन फैक्ट्री है जो FH-149A पेश करती है, जो एक वायवीय-चालित कैपेसिटर डिस्चार्ज प्रतिरोध वेल्डर है, जिसे विद्युत ताप ट्यूब उत्पादन की विशिष्ट जुड़ने की आवश्यकताओं के लिए इंजीनियर किया गया है। झाओकिंग फेइहोंग मशीनरी एंड इलेक्ट्रिकल कंपनी लिमिटेड द्वारा निर्मित - हीटिंग ट्यूब उपकरण समाधानों को पूरा करने के लिए दशकों के समर्पण के साथ 1992 में स्थापित एक कंपनी - यह मशीन प्रतिरोध तार और लीड पोस्ट के बीच, और लीड पोस्ट और टर्मिनल लग्स के बीच आवश्यक वेल्डिंग कार्यों को संबोधित करती है जो हीटिंग तत्व असेंबली को परिभाषित करती है।

मशीन परिचय

FH-149A प्रतिरोध स्पॉट वेल्डिंग परिवार से संबंधित है, लेकिन एक ऊर्जा भंडारण वास्तुकला को नियोजित करता है जो मानक एसी प्रतिरोध वेल्डर से भिन्न होता है। वेल्डिंग के दौरान सीधे मेन से लगातार करंट खींचने के बजाय, मशीन पहले एक आंतरिक कैपेसिटर बैंक को पूर्व-चयनित वोल्टेज स्तर पर चार्ज करती है, फिर उस संग्रहीत ऊर्जा को वेल्डिंग इलेक्ट्रोड के माध्यम से एक एकल, तीव्र पल्स में छोड़ती है।

यह ऊर्जा भंडारण दृष्टिकोण प्रतिरोध वेल्डिंग के लिए कई अंतर्निहित लाभ प्रदान करता है। छोटी, उच्च-ऊर्जा पल्स वेल्ड इंटरफ़ेस पर एक केंद्रित ताप क्षेत्र बनाती है, जो आसपास के आधार सामग्री में गर्मी के प्रसार को सीमित करते हुए तेजी से एक ठोस वेल्ड नगेट बनाती है। आमतौर पर हीटिंग तत्वों में पाए जाने वाले पतले प्रतिरोध तारों और छोटे-व्यास वाले लीड पोस्ट के लिए, यह नियंत्रित ताप इनपुट ओवरहीटिंग या बर्न-थ्रू को रोकने में मदद करता है जो लंबी अवधि की वेल्डिंग विधियों के साथ हो सकता है।

वायवीय सक्रियण इलेक्ट्रोड आंदोलन और बल अनुप्रयोग को संभालता है, यह सुनिश्चित करता है कि वेल्ड से वेल्ड तक नीचे की ओर दबाव स्थिर रहता है। प्रतिरोध स्पॉट वेल्डिंग गुणवत्ता में लगातार इलेक्ट्रोड बल एक महत्वपूर्ण पैरामीटर है, क्योंकि यह सीधे संपर्क प्रतिरोध, गर्मी उत्पादन और अंतिम नगेट गठन को प्रभावित करता है।

मुख्य विशेषताएं

ऊर्जा भंडारण प्रतिरोध स्पॉट वेल्डिंग मशीन में हीटिंग ट्यूब निर्माण वातावरण की मांगों के अनुरूप डिज़ाइन विशेषताएं शामिल हैं:

1. संधारित्र निर्वहन प्रौद्योगिकी:संग्रहित ऊर्जा वितरण मुख्य वोल्टेज के उतार-चढ़ाव से स्वतंत्र स्थिर, दोहराए जाने योग्य वेल्डिंग करंट प्रदान करता है, जो विस्तारित उत्पादन के दौरान लगातार परिणाम सुनिश्चित करता है।

2. समायोज्य ऊर्जा उत्पादन:कैपेसिटर चार्जिंग वोल्टेज 0 से 435V तक लगातार परिवर्तनशील होता है, जिससे ऑपरेटरों को विभिन्न वायर गेज और लीड पोस्ट आयामों से मेल खाने के लिए वेल्ड ऊर्जा पर सटीक नियंत्रण मिलता है।

3. वायवीय ड्राइव प्रणाली:वायवीय रूप से नियंत्रित इलेक्ट्रोड प्रत्येक वेल्ड चक्र पर एक समान दबाव प्रदान करते हैं, ऑपरेटर की थकान को कम करते हैं और मैनुअल वेल्डिंग सेटअप में हाथ-दबाव परिवर्तनशीलता को समाप्त करते हैं।

4. मल्टी-वोल्टेज संगतता:विभिन्न वैश्विक क्षेत्रों में विनिर्माण सुविधाओं के विद्युत बुनियादी ढांचे से मेल खाने के लिए तीन-चरण 380V, तीन-चरण 220V, या एकल-चरण 220V इनपुट पावर के लिए कॉन्फ़िगर करने योग्य।

5. सीधा संचालन:सहज नियंत्रण और एक सरल कार्य सिद्धांत का मतलब है कि उत्पादन लाइन ऑपरेटरों के लिए न्यूनतम प्रशिक्षण की आवश्यकता होती है, जो नई या विस्तारित विनिर्माण सुविधाओं में तेजी से तैनाती का समर्थन करता है।

प्रदर्शन पैरामीटर्स

नीचे FH-149A प्रतिरोध स्पॉट वेल्डिंग सिस्टम की मुख्य तकनीकी विशिष्टताएँ दी गई हैं, जो सभी आधिकारिक फ़ेइहोंग उपकरण दस्तावेज़ीकरण से ली गई हैं:

2 केवीए रेटेड पावर पर, मशीन अपेक्षाकृत कम मुख्य मांग के साथ काम करती है, जबकि अभी भी गुणवत्ता वाले स्पॉट वेल्ड के लिए आवश्यक उच्च तात्कालिक वर्तमान प्रदान करती है - कैपेसिटिव ऊर्जा भंडारण वेल्डिंग सिस्टम का एक विशिष्ट लाभ।

वेल्डिंग अनुप्रयोग

ऊर्जा भंडारण प्रतिरोध स्पॉट वेल्डिंग मशीन हीटिंग ट्यूब उत्पादन वर्कफ़्लो के भीतर जुड़ने के संचालन का एक केंद्रित सेट प्रदान करती है, प्रत्येक तैयार हीटिंग तत्व असेंबली में एक महत्वपूर्ण चरण का प्रतिनिधित्व करता है।

लीड पोस्ट जोड़ों के लिए प्रतिरोध तार

प्रत्येक विद्युत तापन ट्यूब के अंदर, एक कुंडलित या सीधा प्रतिरोध तार विद्युत धारा प्रवाहित होने पर ऊष्मा उत्पन्न करता है। इस प्रतिरोध तार को लीड पोस्ट (जिन्हें लीड बार भी कहा जाता है) से सुरक्षित रूप से जुड़ा होना चाहिए जो बाहरी टर्मिनलों से हीटिंग तत्व में करंट ले जाते हैं। FH-149A इन घटकों के बीच मजबूत, कम प्रतिरोध वाले वेल्डेड जोड़ बनाता है, जो कुशल बिजली हस्तांतरण और तैयार हीटिंग ट्यूब की लंबी सेवा जीवन सुनिश्चित करता है।

टर्मिनल लग जोड़ों के लिए लीड पोस्ट

हीटिंग ट्यूब के बाहरी छोर पर, लीड पोस्ट टर्मिनल लग्स से जुड़ते हैं - कनेक्शन बिंदु जहां हीटिंग तत्व बाहरी विद्युत तारों के साथ इंटरफेस करता है। वास्तविक दुनिया के संचालन के दौरान ढीले कनेक्शन, अत्यधिक प्रतिरोध और ओवरहीटिंग को रोकने के लिए इस जंक्शन पर विश्वसनीय वेल्डिंग आवश्यक है। मशीन इस एप्लिकेशन के लिए सुसंगत, यांत्रिक रूप से मजबूत वेल्ड भी बनाती है।

उद्योग का दायरा

इस उपकरण के सहयोग से निर्मित हीटिंग ट्यूब औद्योगिक और नागरिक दोनों बाजारों में सेवा प्रदान करते हैं। औद्योगिक अनुप्रयोग केबल हीटिंग सिस्टम पर बहुत अधिक ध्यान केंद्रित करते हैं, जबकि नागरिक अनुप्रयोग घरेलू विद्युत उपकरणों और दैनिक उपयोग के हीटिंग उत्पादों को कवर करते हैं। फेइहोंग उपकरण हीटिंग तत्व बाजार के दोनों क्षेत्रों में सेवा प्रदान करने वाले निर्माताओं का समर्थन करता है।

उत्पादन क्षमता

फ़ेइहोंग झाओकिंग, गुआंग्डोंग प्रांत, चीन में एक लंबवत एकीकृत विनिर्माण संचालन रखता है। फैक्ट्री में छह अलग-अलग कार्यशाला क्षेत्र हैं जो प्रारंभिक कच्चे माल की तैयारी से लेकर अंतिम असेंबल मशीन परीक्षण तक, उपकरण उत्पादन के हर चरण को सामूहिक रूप से कवर करते हैं।

1. कच्चा माल काटने की कार्यशाला:डाउनस्ट्रीम मशीनिंग और फैब्रिकेशन के लिए मेटल स्टॉक और कंपोनेंट ब्लैंक तैयार करता है।

2. मशीन केन्द्र:वेल्डिंग मशीनों और अन्य हीटिंग ट्यूब उपकरणों में उपयोग किए जाने वाले महत्वपूर्ण यांत्रिक घटकों की सटीक मशीनिंग करता है।

3. मोल्ड उत्पादन कार्यशाला:मानक और विशेष उपकरण निर्माण दोनों का समर्थन करने के लिए घर में कस्टम टूलींग, डाई और फिक्स्चर का उत्पादन करता है।

4. पाउडर भरने वाला लोकोमोटिव कक्ष:हीटिंग ट्यूब निर्माण लाइनों में उपयोग किए जाने वाले पाउडर भरने वाले उपकरण के लिए समर्पित असेंबली और परीक्षण क्षेत्र।

5. पाइप सिकुड़न लोकोमोटिव कक्ष:पाइप सिकुड़ने वाली मशीनरी के उत्पादन और अंशांकन के लिए विशेष कार्यक्षेत्र।

6. मशीन असेंबली कार्यशाला:अंतिम असेंबली, विद्युत वायरिंग, कार्यात्मक परीक्षण, और शिपमेंट से पहले पूर्ण मशीनों की गुणवत्ता सत्यापन।

गुणवत्ता आश्वासन

फ़ेइहोंग सभी उपकरण निर्माण गतिविधियों में गुणवत्ता-प्रथम दृष्टिकोण लागू करता है। कंपनी ने अखंडता-आधारित संचालन और भरोसेमंद उपकरण प्रदर्शन पर अपनी प्रतिष्ठा बनाई है, हीटिंग ट्यूब निर्माताओं से विश्वास अर्जित किया है जो लगातार उत्पादन परिणामों पर भरोसा करते हैं।

क्योंकि फेइहोंग सामान्य औद्योगिक मशीनरी के उत्पादन के बजाय विशेष रूप से इलेक्ट्रिकल हीटिंग ट्यूब निर्माण उपकरण में माहिर है - इंजीनियरिंग टीम गहरी, एप्लिकेशन-विशिष्ट विशेषज्ञता बनाए रखती है। एफएच-149ए पर प्रत्येक डिजाइन निर्णय का मूल्यांकन वास्तविक हीटिंग ट्यूब उत्पादन आवश्यकताओं के आधार पर किया जाता है, जिसके परिणामस्वरूप एक ऐसी मशीन बनती है जो सैद्धांतिक वेल्डिंग विनिर्देशों के बजाय वास्तविक कारखाने की जरूरतों के साथ निकटता से संरेखित होती है।

ग्राहकों को उपकरण का निरीक्षण करने, विनिर्माण प्रक्रियाओं की समीक्षा करने और इंजीनियरिंग टीम के साथ सीधे तकनीकी विवरणों पर चर्चा करने के लिए फेइहोंग कारखाने का दौरा करने के लिए स्वागत और प्रोत्साहित किया जाता है। प्रत्यक्ष फ़ैक्टरी सहभागिता खरीदारों को निर्माण गुणवत्ता को सत्यापित करने और ऑर्डर देने से पहले यह सुनिश्चित करने में मदद करती है कि उपकरण उनकी विशिष्ट उत्पादन आवश्यकताओं से मेल खाता है।

मानक मॉडलों से परे, फेइहोंग के पास व्यक्तिगत ग्राहक आवश्यकताओं को पूरा करने के लिए विशेष संरचनाओं के साथ कस्टम हीटिंग ट्यूब उपकरण पर शोध और विकास करने का एक सिद्ध ट्रैक रिकॉर्ड है। पिछली कस्टम परियोजनाओं में औद्योगिक हीटिंग ट्यूब उपकरण, सिविल हीटिंग ट्यूब उपकरण, हॉट रनर हीटिंग ट्यूब उपकरण और एयरोस्पेस और सैन्य मशीनरी अनुप्रयोगों के लिए हीटिंग ट्यूब उपकरण शामिल हैं।

सामान्य प्रश्न

प्रश्न: FH-149A किस प्रकार की वेल्डिंग करता है?

ए: एफएच-149ए ऊर्जा भंडारण प्रतिरोध स्पॉट वेल्डिंग करता है, जिसे कैपेसिटर डिस्चार्ज स्पॉट वेल्डिंग भी कहा जाता है। यह एक छोटी, उच्च-वर्तमान पल्स उत्पन्न करने के लिए कैपेसिटर से संग्रहीत विद्युत ऊर्जा का उपयोग करता है जो इलेक्ट्रोड संपर्क बिंदुओं पर दो धातु सतहों के बीच एक वेल्डेड नगेट बनाता है।

प्रश्न: क्या यह मशीन प्रतिरोध तार और लीड पोस्ट के अलावा अन्य वेल्डिंग सामग्री के लिए उपयुक्त है?

ए: एफएच-149ए को विशेष रूप से हीटिंग ट्यूब निर्माण में दो प्राथमिक वेल्डिंग संचालन के लिए डिज़ाइन और कॉन्फ़िगर किया गया है: प्रतिरोध तार से लीड पोस्ट (लीड बार) वेल्डिंग, और लीड पोस्ट से टर्मिनल लग वेल्डिंग। अन्य वेल्डिंग अनुप्रयोगों के लिए, हम उपकरण उपयुक्तता का मूल्यांकन करने के लिए फ़ेइहोंग के साथ आपकी विशिष्ट आवश्यकताओं पर चर्चा करने की सलाह देते हैं।

प्रश्न: वेल्ड की मजबूती और गुणवत्ता कैसे सुनिश्चित की जाती है?

ए: वेल्ड गुणवत्ता को दो प्राथमिक समायोज्य मापदंडों के माध्यम से नियंत्रित किया जाता है: कैपेसिटर चार्जिंग वोल्टेज (0 से 435V), जो प्रति वेल्ड वितरित कुल ऊर्जा निर्धारित करता है, और वायवीय इलेक्ट्रोड दबाव, जो संपर्क बल को नियंत्रित करता है। जब विशिष्ट सामग्रियों को शामिल करने के लिए ठीक से सेट किया जाता है, तो मशीन उत्पादन के दौरान लगातार, दोहराए जाने योग्य वेल्ड का उत्पादन करती है।

प्रश्न: अपेक्षित उत्पादन दर क्या है?

उत्तर: एक अनुभवी ऑपरेटर के साथ मानक परिचालन स्थितियों के तहत, FH-149A 8 घंटे की शिफ्ट के दौरान लगभग 30,000 टुकड़ों को संसाधित कर सकता है। वास्तविक थ्रूपुट वर्कपीस जटिलता, ऑपरेटर कौशल स्तर और सामग्री तैयारी दक्षता सहित कारकों पर निर्भर करता है।

प्रश्न: क्या मशीन को विभिन्न फ़ैक्टरी बिजली प्रणालियों के लिए अनुकूलित किया जा सकता है?

उत्तर: हाँ, FH-149A एकाधिक इनपुट वोल्टेज कॉन्फ़िगरेशन का समर्थन करता है: तीन-चरण 380V, तीन-चरण 220V, और एकल-चरण 220V। यह विभिन्न देशों में विभिन्न विद्युत आपूर्ति मानकों के साथ विनिर्माण सुविधाओं में तैनाती की अनुमति देता है।

प्रश्न: क्या मैं ऑर्डर देने से पहले फेइहोंग फैक्ट्री का दौरा कर सकता हूं?

ए: निश्चित रूप से. फ़ेइहोंग संभावित ग्राहकों का झाओकिंग, गुआंग्डोंग, चीन में कारखाने का दौरा करने के लिए स्वागत करता है। अपनी यात्रा के दौरान आप तैयार उपकरणों का निरीक्षण कर सकते हैं, सभी छह कार्यशालाओं में विनिर्माण प्रक्रिया का निरीक्षण कर सकते हैं और हमारे इंजीनियरिंग कर्मचारियों के साथ सीधे तकनीकी विशिष्टताओं पर चर्चा कर सकते हैं।

अंतिम टिप्पणियाँ

फेइहोंग से ऊर्जा भंडारण प्रतिरोध स्पॉट वेल्डिंग मशीन मॉडल एफएच-149ए विद्युत हीटिंग ट्यूब उत्पादन में आवश्यक दो महत्वपूर्ण प्रतिरोध वेल्डिंग संचालन के लिए एक उद्देश्य-निर्मित समाधान है। कैपेसिटर डिस्चार्ज ऊर्जा भंडारण प्रौद्योगिकी को वायवीय इलेक्ट्रोड नियंत्रण के साथ जोड़कर, मशीन प्रति 8-घंटे की शिफ्ट में 30,000 टुकड़ों की रेटेड क्षमता पर सुसंगत, उच्च गुणवत्ता वाले वेल्ड प्रदान करती है। छह विशेष कार्यशालाओं और 30 से अधिक वर्षों की हीटिंग ट्यूब उपकरण विशेषज्ञता के साथ एक विनिर्माण सुविधा द्वारा समर्थित, फेइहोंग हीटिंग पाइप निर्माताओं को गहन अनुप्रयोग ज्ञान द्वारा समर्थित विश्वसनीय उपकरण प्रदान करता है। चाहे आप एक नई उत्पादन लाइन तैयार कर रहे हों या पुराने वेल्डिंग उपकरण बदल रहे हों, FH-149A प्रदर्शन, समायोजन क्षमता और परिचालन सादगी प्रदान करता है जिस पर हीटिंग तत्व निर्माता निर्भर करते हैं।

हम आपको विस्तृत तकनीकी परामर्श के लिए या फ़ैक्टरी दौरे और उपकरण प्रदर्शन की व्यवस्था करने के लिए फ़ेइहोंग से संपर्क करने के लिए आमंत्रित करते हैं।
